金相显微镜的热台选择条件

2016-05-27技术资料

金相显微镜的热台选择

    当用金相显微镜对试样进行观察时,有时需要对试样施加温度,热台根据加温范围不同,分为高温热台(室温至~1500℃),中温热台(室温~600℃),低温热台(室温~300℃),生物热台(0℃~450℃),冷冻台(-190℃~室温)。若温度范围低于室温,上限高于室温,我们称其为冷热台(-190℃~450℃)。若温度上限超过1500℃,我们暂且称为超高温热台。

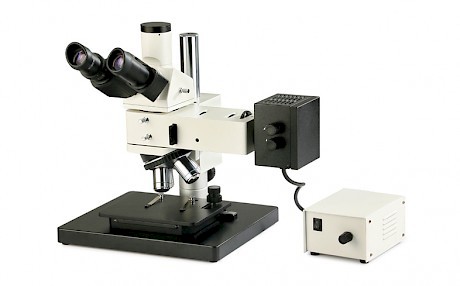

工业显微镜:https://www.microdemo.com/product/microscope/ims/


    在中温状态下用金相显微镜观察试样时,是非常容易灼坏物镜镜头的。这时,我们需要在物镜与试样室之间加一块经降温处理的耐高温光学玻璃,将试样室的高温阻隔开,使物镜镜头感受温度大幅度下降,因此试样在1500℃以下用20倍物镜短时间观察一般是没有问题的。对于1500℃以上的超高温实验,只需采取一定的技术措施即可解决灼伤问题。比如对物镜镜头降温、对于高倍物镜采用长焦距镜头、热台特殊降温措施等。
    不过,使用高温热台时不用担心损坏金相显微镜的问题,因为在设计的时候就已经考虑到热传递的问题,否则的话温度精度和温度的均匀性是保证不了的。在使用过程中,我们真正需要观察的问题有三个:1)温度范围;2)温度精度;3)温度均匀性。在此基础上就要关心价钱和售后服务了。一般的热台要求的金相显微镜物镜工作距离都挺大,标准配置的高倍物镜工作距离一般都很小,如果是透射光的,聚光镜的工作距离也要很大,所以还有可能要重新配物镜和聚光镜。
    在选购热台时,首先要明确:1)试样物质是透明的还是不透明的;2)加热后试样是否熔解、是否容易挥发;3)试样是否很容易氧化或还原;4)试样大小与厚薄;5)实验时的最高温度和升降温速率;6)实验手段是用光学显微镜观察还是做拉曼测试,是用X射线幅射还是用激光衍射等等;7)实验目的与特点是什么;8)最后就是经费,国产与进口的价格比约为1:3~1:5。
    其次使用显微镜的要明了所用显微镜的性能与型式(正置或倒置、物镜焦距),还需知道是否透反光、偏光等,以及物镜焦距及载物台的开挡高度等等。
    一般来讲,密闭型热台不太适宜易挥发的试样,其空间小且密闭,一有挥发就要污染窗口玻璃,所以做这类实验,最好选倒置型热台,如只能在正置显微镜下做,可在窗口玻璃上打个小孔。还有很容易氧化的试样,很难靠抽真空来解决的,因为热台真空度一般都不是很高。另外就是选用敞开型热台。
