形变诱发马氏体的硬度实验, 可否帮鉴定

2016-08-15技术资料

请较各位大虫, 我这个形变诱发马氏体的硬度实验, 可否帮鉴定

来源:转载网络 作者: sdflybug

请较各位大神, 我这个形变诱发马氏体的硬度实验, 可否帮鉴定
S304不锈钢形变会诱发马氏体, 马氏体的硬度比残留奥斯体高, 但高多少? 我要用硬度实验去验证

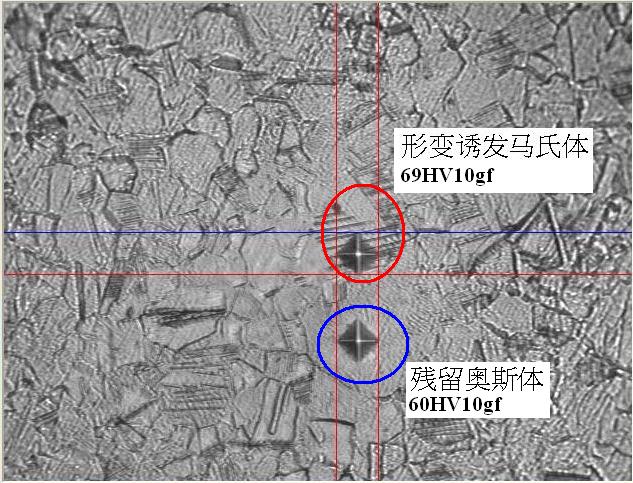

顶头的负荷值是10gf, 输出结果是
残留奥斯体 60HV10gf, 形变诱发马氏体 69HV10gf, 只有6~9HV的差距.
Q1.有那位大虫做过形变诱发马氏体的硬度测试?
Q2.我的判断有没有错, 有条纹的那个晶粒是马氏体, 白色无纹的是残留奥斯体.
Q3. 为什么残留奥斯体和马氏体的硬度差距那么小?? 这样是正常吗??



你能给出比例尺吗?
如果是10gf可能已经到了要考虑尺寸效应级别了


你能给出比例尺吗?
如果是10gf可能已经到了要考虑尺寸效应级别了
10gf已经是Zui小施力. 两张图的尺寸一样
真要说比例尺, 图中看到的冲头十字尺寸大约10um左右
我只是想知道应变诱发马氏体和残留奥斯体晶粒的硬度差异而已


硬度肯定是有问题

60的HV不知道是什么相,硬度测试的肯定不准

硬度肯定是有问题
怎么个问题 求说明

60的HV不知道是什么相,硬度测试的肯定不准

残留奥斯体

你重新磨一个金相试样以后再观察一下。你的照片肯定是看不清楚。

奥氏体,马氏体。是以这两个人姓氏命名的。
