金相显微镜分析软件中如何定标或标定?
2016-06-01技术资料
金相显微镜分析软件中定标或标定
标尺,学名是C1测微尺,总长1mm,分为100小格,每小格0.01mm。你说的怎么弄,应该是定标或是标定。金相方面如果需要使用金相定量分析软件或是几何测量软件时,一定是需要定标的,说直白点就是给软件制定的标准使之分析或是测量得出的数据准确。金相显微镜有不同的物镜,需要使用多少倍物镜分析或测量,就需要给多少倍的物镜定标。

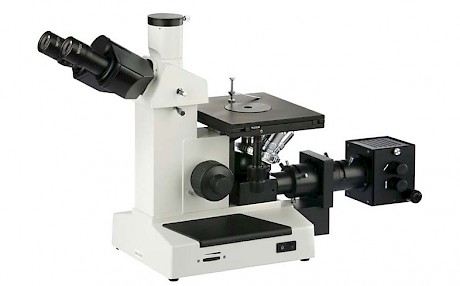

这里你的设备必须具备,金相显微镜,拍照设备(数码相机或CCD),金相定量分析软件或是几何测量软件,C1测微尺。
这里举例:需要物镜10倍,光学放大100倍(目镜也是10倍)的情况下对球墨铸铁进行评级或是直径测量,那么首先需要将C1测微尺在物镜10倍的情况下通过数码相机或是CCD拍照,然后保存到电脑中,然后将做好的球墨铸铁样品也通过10倍物镜观察并拍照保存到电脑中备用。
打开分析或测量软件,从中找到定标或是标定功能,导入之前拍的测微尺图像,使软件中的虚拟格尺跟测微尺图像上的格尺对齐。数一下对齐了测微尺图像上的多少格,然后输入到分析或测量软件中,选择输出单位,如果输出单位不是mm,这里需将单位转算一下,然后再输入。确定,就搞定了,其它倍数的物镜,定标步骤一样,正常情况下买软件后都有说明书的。
然后将拍的球墨铸铁图像导入到软件中,该评级的评级该测量的测量,需要导出报告或定倍打印的都可以完成。
