金相显微镜的应用行业案例说明

金相显微镜的应用行业案例说明

伴随着科技的发展, 各行各业会针对样品做实验及失效分析, 其中必不可少的工具即是金相显微镜, 它可以将工件放大, 进行微观观察.金相显微镜在现代电子行业应用非常广泛。比如LCD,半导体,电路板，五金加工，材料分析等行业。

在LCD(液晶屏)行业主要应用于导电粒子和三元色以及导线的观察。导电粒子也叫晶球，主要是看他的压迫状况，压迫状况是以开口为良品，但不能压碎，也不能压不开，否则就会出现导电不良。但是观察粒子的压迫状况是有难度的，因为粒子是一种接近透明，而且直径只有8UM大小，所以对观察设备的要求是很高的。一般的设备只能模糊的看到粒子，根本解决不了实际的观察需求。金相显微镜为了解决这一问题，在加工过程中才采用了多层镀膜，削球面消色差等工艺的处理，使观察的效果更清晰，更真实。另外还配有一个高科技部件叫微分干涉，也叫诺玛斯基现象，可以使导电粒子看起来更有立体感，使观察者对自己的观察结果更准确更自信。
金相显微镜在半导体行业主要用于分析及外观的检查，检查产品内部否有杂质，外表面是否有划伤，表面电路是不是有短路，断路，连线等不良现象.

金相显微镜在电路板行业主要适是用于观察线路，蚀刻，以及镀层的状态。

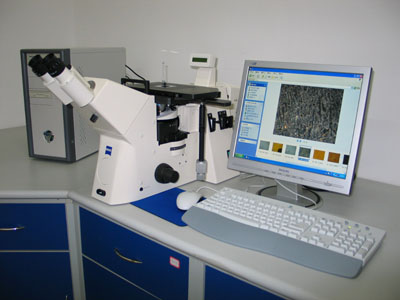

金相显微镜通常有落射照明器、平场消色差物镜、大视野目镜，图像清晰、衬度好，同时配有偏光装置，是金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。
