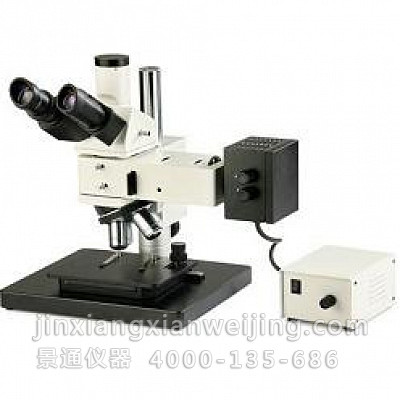

GPM-100工业检测金相显微镜
GPM-100工业检测金相显微镜

GPM-100工业检测金相显微镜

杨经理
张经理
(微信同号)
品牌
MicroDemo
产品编号
1580
产品型号
GPM-100工业检测金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通金相材料分析网友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证GPM-100工业检测金相显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

GPM-100/100BD工业检测金相显微镜适用于对工件表面的组织结构与几何形态进行显微观察。采用优良的无限远光学系统与模块化功能设计理念,可以方便升级系统,实现偏光观察、暗场观察等功能,导柱升降装置,可以快速调整工作台与物镜之间的距离,适用于不同厚度工件检测。机械移动式载物平台可有效定位工件观察部位。调焦机构采用圆柱滚子导向传动,机构升降平稳。产品适用于精密零件,集成电路,包装材料等产品检测。

标准配置
目镜大视野 WF10×(视场数Φ22mm)
无限远平场消色差物镜 GPM-100 PL L5×/0.12  W.D.:26. mm
PL L10×/0.25  W.D.:20.2mm
PL L20×/0.40  W.D.:8.80mm
PL L50×/0.70  W.D.:3.68mm
GPM-100BD PL L5×/0.12 BD  W.D.:9.70mm
PL L10×/0.25 BD  W.D.:9.30mm
PL L20×/0.40 BD  W.D.:7.23mm
PL L50×/0.70 BD  W.D.:2.50mm
目        镜         筒 三目镜30˚倾斜, 可100%通光摄影
落射照明系统 GPM-100 6V30W卤素灯,亮度可调
GPM-100BD 12V50W卤素灯,亮度可调
内置视场光阑、孔径光阑、(黄、蓝、绿、磨砂玻璃)滤色片转换装置,推拉式检偏器与起偏器
调焦机构 粗微动同轴调焦,带粗动手轮松紧度调整装置,微动格值:1μm
转换器  五孔(内向式滚珠内定位)
工作台 底座外形尺寸:300mm×240mm
机械式载物台外形尺寸:185mm×140mm,移动范围:横向35mm,纵向:30mm
配件
目镜 10×分划广角目镜(Φ22mm),格值0.1mm/格
物镜 GPM-100 PL L40×/0.60  W.D.:3.98 mm
PL L60×/0.75  W.D.:3.18 mm
PL L80×/0.80  W.D.:1.25 mm
PL L100×/0.85  W.D.:0.40 mm
GPM-100BD PL L40×/0.75 BD  W.D.:3.04 mm
PL L60×/0.75 BD  W.D.:1.90 mm
PL L80×/0.80 BD  W.D.:0.80mm
PL L100×/0.85 BD W.D.:0.22 mm
CCD接头 0.4×
0.5×
0.5×带分划尺,格值0.1mm/格
摄像仪 DV-1(带USB和Video输出)
DV-2(带USB输出)
DV-3(带Video输出)
数码相机接头 CANON(EF), NIKON(F)
