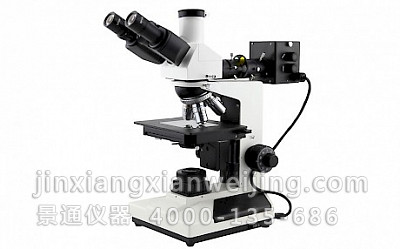

YMG-560中档型正置研究金相显微镜
YMG-560中档型正置研究金相显微镜

YMG-560中档型正置研究金相显微镜

工程师支持
品牌
MicroDemo
产品编号
1511
产品型号
YMG-560中档型正置研究金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通金相材料分析网友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证YMG-560中档型正置研究金相显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

一、仪器用途

透反射正置金相显微镜适宜于微小和不方便倒置的试样,及需要寻找特定范围目标试样的观察研究和分析。透反射金相显微镜配有落射照明器(同轴反射)和透射照明器,不仅可以鉴别和分析各种金属、合金材料、非金属物质的组织结构及集成电路、微颗粒、线材、纤维、表面喷涂等的一些表面状况,透反射金相显微镜还可以广泛地应用于电子、化工和仪器仪表行业观察不透明的物质和透明的物质。如金属、陶瓷、集成电路、电子芯片、印刷电路板、液晶板、薄膜、粉末、碳粉、线材、纤维、镀涂层以及其它非金属材料等。

二、系统简介

电脑型金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,电脑型金相显微镜并能将所需要的图片进行编辑、保存和打印。

三、标准配置

1.型号

YMG-560

大视野 WF10X(Φ18mm)

2.目镜

3.物镜

长距平场消色差物镜(无盖玻片)PL 5X/0.12        工作距离26.1mm

长距平场消色差物镜(无盖玻片)PL L10X/0.25      工作距离8.8mm

长距平场消色差物镜(无盖玻片)PL L40X/0.60      工作距离 3.8mm

长距平场消色差物镜(无盖玻片)PL L60X/0.75(弹簧)工作距离1.34mm

4.目镜筒

三目镜,倾斜30˚,(内置检偏振片,可进行切换)

5.落射照明系统

6V 20W卤素灯,亮度可调

落射照明器带视场光栏、孔径光栏、起偏振片,(黄,蓝,绿)滤色片和磨砂玻璃

6.调焦机构

粗微动同轴调焦, 微动格值:2μm,粗动松紧可调,带锁紧和限位装置

7.转换器

四孔(内向式滚珠内定位)

五孔 (内向式滚珠内定位)

8.载物台

双层机械移动式(尺寸:185mmX140mm,移动范围:75mmX50mm)

9透射照明系统

阿贝聚光镜  NA.1.25  可上下升降

蓝滤色片和磨砂玻璃

集光器, 卤素灯适用

6V 20W 卤素灯,亮度可调

四、系统组成

电脑型 (YMG-560C):

   1.金相显微镜 2、适配镜 3、摄像器(CCD) 4、计算机(选购)

数码型 (YMG-560D):

   1、金相显微镜 2、适配镜 3、数码相机(选购)

注:型号后面带C为连接摄像器连接电脑使用,型号后面带D为连接数码相机使用


五、总放大参考倍数

YMG-560C型:50—2600倍

六、选购件

 名 称

类别/技术参数

1.目镜

大视野  WF16X(Φ11mm)

分划   10X(Φ18mm) 格值0.1mm/格

2.物镜

长距平场消色差物镜(无盖玻片) PL L 50X/0.70

长距平场消色差物镜(无盖玻片) PL L 80X/0.80

长距平场消色差物镜(无盖玻片) PL L 100X/0.85 (弹簧)

平场消色差物镜(无盖玻片) PL 100X/1.25  (弹簧,油)

3.滤色片

绿滤色片

黄滤色片

3.CCD接口

0.4X

0.5X

1X

0.5X带分划尺,格值0.1mm/格

4.摄像仪

USB输出(数字信号):300/500/1000万像素

VIDEO输出(模拟信号):800线

5.数码相机接头

CANON(A610,A620,A630,A640)

6.金相组织图谱

分析软件(定量)

型号YM-4000JX

7.金相图像测量软件

型号:YM-4000C

8.粒度分析软件

YM-4000LD

9.清洁度分析软件

YM-4000QJ
