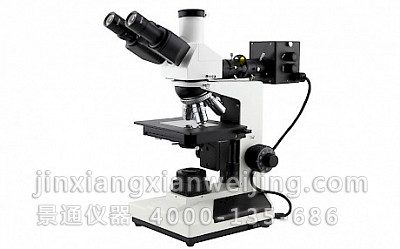

CDM-390正置三目型金相显微镜
CDM-390正置三目型金相显微镜

CDM-390正置三目型金相显微镜

工程师支持
品牌
MicroDemo
产品编号
1499
产品型号
CDM-390正置三目型金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通金相材料分析网友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证CDM-390正置三目型金相显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

一、用途

CDM-390系列金相显微镜配有落射照明、平场物镜、大视野目镜,图像清晰、衬度好,同时配有偏光装置,金相显微镜适宜于微小和不方便倒置的试样,以及需要寻找特定范围内目标的试样观察研究和分析。因此,金相显微镜除了可用于鉴别和分析各种金属和合金材料及非金属物质的组织结构,还可以广泛地应用于电子、化工和仪器仪表行业观察不透明的物质。如金属陶瓷、集成电路、电子芯片、印刷电路板、液晶板、线材、纤维、镀涂层以及其它非金属材料等,对一些表面状况进行研究分析等工作。金相显微镜也适合医药、农林、公安、学校、科研等部门作观察分析用。电脑型金相显微镜数码金相显微镜

二、系统简介

 金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。

三、技术参数
1.目镜

类型

放大倍数

焦距( mm )

视场(mm)

平场目镜

10X

25

Φ18

20X

13

Φ11

分划目镜

10X

25

Φ17

2.物镜

物镜类型

放大倍数

数值孔径

工作距离( mm )

长工作距离平场消色差物镜

5X

0.12

18.3

10X

0.25

8.9

20X

0.45

8.7

40X

0.60

3.7

60X

0.85

0.26

100X(油)

1.25

0.44

3.光学放大倍数:50X 100X 400X 600X
4.系统参考放大倍数:50X-2600X
5.落射照明器:6V/20W卤素灯,220V(50Hz)亮度可调
6.滤色片组:转盘式、黄色、蓝色、绿色、磨砂玻璃
7.偏光装置:可插入式起偏振片和三目头内置检偏振片
8.载物台移动范围:纵向50mm;横向75mm
9.调焦系统:带限位和调节松紧装置的同轴粗微动,微动格值 0.002mm
10.瞳距调节范围:53-75mm
11.防霉:特有的防霉系统

四、系统组成
  电脑型金相显微镜(CDM-390C):1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集) 5、计算机
  数码相机型金相显微镜(CDM-390D):1、金相显微镜 2、适配镜 3、数码相机。

五、仪器的选购件
 1.目镜:5X  12.5X   2.物镜:50X 80X    3.高像素成像系统  4.金相图像测量软件    5.金相组织图谱分析软件(定量)
