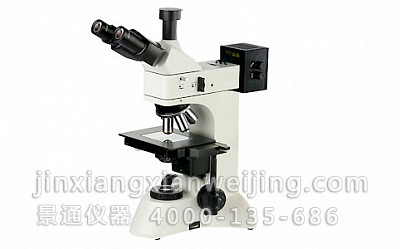

TMG-600明暗场正置透反射硅片检测金相显微镜
TMG-600明暗场正置透反射硅片检测金相显微镜

TMG-600明暗场正置透反射硅片检测金相显微镜

工程师支持
品牌
MicroDemo
产品编号
1440
产品型号
TMG-600明暗场正置透反射硅片检测金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通金相材料分析网友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证TMG-600明暗场正置透反射硅片检测金相显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

一、用途

TMG-600明暗场硅片检测显微镜是适用于对太阳能电池硅片的显微观察。本仪器配有大移动范围的载物台、落射照明器、长工作距离的平场消色差物镜、大视野目镜,图像清晰、衬度好,同时配有偏光装置,及其高像素的数码摄像头. 本仪器配有暗场物镜,使观察硅片时图像更加清晰,是检测太阳能电池硅片的”金字塔” 的微观形貌分布情况,及硅片的缺陷分析的理想仪器.

硅片检测显微镜可以观察到肉眼难观测的位错、划痕、崩边等;还可以对硅片的杂质、残留物成分分析.杂质包括: 颗粒、有机杂质、无机杂质、金属离子、硅粉粉尘等,造成磨片后的硅片易发生变花、发蓝、发黑等现象,使磨片不合格. 是太阳能电池硅片生产过程中必不可少的检测仪器之一.

仪器采用优良的无限远光学系统与模块化的功能设计理念,可以方便升级系统,实现偏光观察、暗场观察等功能。紧凑稳定的高刚性主体,充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。适用于金相组织及表面形态的显微观察,是金属学、矿物学、精密工程学研究的理想仪器。适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物资,如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料,也适合医药、农林、公安、学校、科研部门作观察分析用。

二、标准配置

TMG-600技术规格

目镜

大视野 WF10X(视场数Φ22mm)



无限远平场

消色差明暗场物镜

PL L5X/0.12  工作距离:9.7 mm

PL L10X/0.25  工作距离:9.3 mm

PL L20X/0.40  工作距离:7.2 mm

PL L40X/0.60  工作距离:3.0 mm

PL L80X/0.70  工作距离:2.5 mm

目镜筒

30˚倾斜,瞳距调节范围53~75mm.

调焦机构

粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm.

转换器

五孔(内向式滚珠内定位)

载物台

双层机械移动式载物台, 外形尺寸:210mmX140mm,移动范围:75mmX50mm



照明系统

12V50W卤素灯,亮度可调

配置黄、蓝、绿滤色片与磨砂玻璃片

内置视场光栏、孔径光栏、滤色片转换装置、推拉式检偏器与起偏器





透射照明系统

阿贝聚光镜NA.1.25可上下升降

集光镜中内置视场光栏

配置蓝滤色片与磨砂玻璃片

12V30W卤素灯,亮度可调

三、选购件

  目镜

分划目镜10X(Φ22mm)

明暗场物镜





 50X、80X、100X

CCD接头

0.5X、1X、0.5X带分划尺

摄像仪

USB输出:130/300/500/1000万像素

数码相机接头

CANON(EF) NIKON(F)

分析软件:

 1.金相图像测量分析软件

 2.金相组织图谱评级分析软件

四、系统组成

硅片检测显微镜(TMG-600C): 1.显微镜 2.适配镜 3、500万高像素摄像头 4、计算机(选配)

五、总放大参考倍数

  电脑型硅片检测显微镜(TMG-600C):50--4000倍 (17寸显示器为例)
