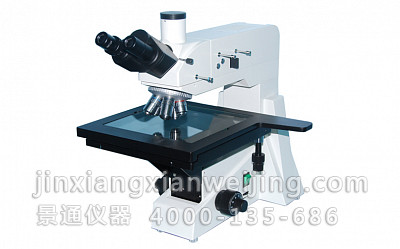

CDM-990大平台高档金相显微镜
CDM-990大平台高档金相显微镜

CDM-990大平台高档金相显微镜

工程师支持
品牌
MicroDemo
产品编号
1413
产品型号
CDM-990大平台高档金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通金相材料分析网友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证CDM-990大平台高档金相显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

一、用途:

CDM-990研究型正置金相显微镜是适用于对不透明物体的显微观察。本仪器配有大移动范围的载物台、落射照明器、平场消色差物镜、大视野目镜,图像清晰、衬度好,同时配有偏光装置,是金属学、矿物学、精密工程学、电子学等研究的理想仪器,特别适合铜业、铝业、钢铁行业观察金属组织。也适用于学校、科研、工厂等部门使用。
二、系统简介
本系统是将精锐的光学显微镜技术、先进的光电转换技术、尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品。可以在计算机显示器上很方便地观察金相图像,从而对金相图谱进行分析、评级等以及对图片进行输出、打印。
CDM-990 系列研究型正置金相显微镜,采用本公司的独特的无限远聚光系统。
三、技术参数
1.目镜
类 型
放大倍数
视场(mm)
备注
大视野目镜
10X
Φ20

20X
Φ8.5

2.物镜
长距平场消色差物镜
数值孔径NA
工作距离
PL5X
0.12
18.3
PL10X
0.25
8.9
PL20X
0.40
8.7
PL50X
0.70
3.7
PL80X
0.80
0.96
3.光学放大倍数:50X—1600X
4. 三目镜筒:转轴式,倾斜30°包括检偏振片
5. 同轴粗微动调焦机构: 调焦范围15mm 微动格值2μm
6. 机械工作台:尺寸250 X 230mm 有快速移动装置,移动范围154 X 154mm
7. 照明光源:6v/20w卤素灯 亮度可调
8. 偏光装置:落射照明 6V 20W ,卤素灯,亮度可调 带起偏振片
9. 滤色片:蓝、黄、绿、磨砂
四、系统组成
  电脑型 (CDM-990C): 1.金相显微 2.适配镜 3.摄像器(CCD) 4.A/D(图像采集) 5、计算机
数码相机型 (CDM-990D): 1、金相显微 2、适配镜 3、数码相机
五、总放大参考倍数
 CDM-990C型:50--2600倍(19寸显示器)   CDM-990D型:50--1800倍(数码相机)
 1.金相二维测量软件       2.金相图谱评级分析软件
