一、产品概述

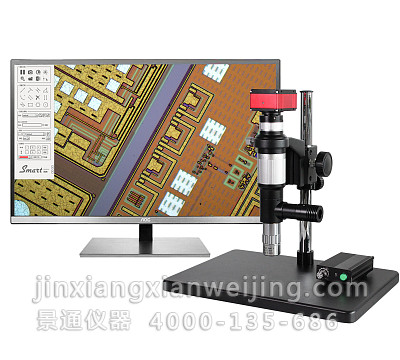

TZ660D同轴光显微镜采用全高清4K复消色差连续变倍光学镜头，消除了色差和球差，在整个视场内都能获得高对比度、高分辨率的图像。适用于彩色成像和高灵敏度单色成像，复消色差连续变倍镜头搭配高清4K 830万像素相机60FPS输出帧率，HDMI2.0、USB3.0、USB2.0、千兆网多种输出方式，可测量拍照录像等图片分析。适用于晶圆、芯片表面电路和缺陷检测；金属、玻璃表面的划痕、瑕疵检查；PCB焊盘和线路检查；材料科学表面结构分析。
二、性能特点
1、光学系统：复消色差光学系统。
2、照明系统：同轴光照明。
3、光学镜头：高清4K连续变倍镜头。
4、配套高清4K相机，支持HDMI,USB,以及网口输出，相机配套专业图像测量软件，支持各种测量方式。
三、显微镜参数
序号 | 名称 | 技术参数 |
1 | 主体连续变倍物镜 | 0.3X-3.0X |
2 | 无限远复消色差物镜 | 5X/0.14 WD33.6（可以选购2X/0.055 WD33.7；10X/0.28 WD33.4；20X/0.34 WD29.5） |
3 | 总放大倍数 | 3X-150X |
4 | 调焦托架 | 粗微同调调焦旋钮 |
5 | CTV适配器接口 | 1X |
6 | 光源 | LED点光源3W，标配白光，可选配红黄蓝紫绿光源 |
7 | 传感器尺寸 | SONY 1/1.8 |
8 | 像素(μm) | 2.0μm X 2.0μm |
9 | 输出方式 | HDMI2.0、USB3.0、USB2.0、千兆网，优盘 |
10 | 光谱响应范围 | 380-650nm (有红外截止滤光片情况下) |
11 | 白平衡 | ROI 白平衡/手动Temp-Tint调整 |
12 | 曝光方式 | 逐行曝光 |
13 | 记录方式 | 图像和视频 |
14 | 输出颜色 | 彩色 |
15 | 曝光方式 | 逐行曝光 |
16 | 相机接口 | C口 |
四、CTV拓展倍率
CTV接口 | 镜头变倍体 | 1X物镜下倍率 | 5X物镜下倍率 | |
标配 | 1X | 0.3 -3.0X | 3-30X | 15-150X |
选配 | 1.33X | 0.3 -3.0X | 4-40X | 20-200X |
选配 | 1.67X | 0.3 -3.0X | 5-50X | 25-250X |
选配 | 2X | 0.3 -3.0X | 6-60X | 30-300X |
选配 | 2.33X | 0.3 -3.0X | 7-70X | 35-350X |
选配 | 2.67X | 0.3 -3.0X | 8-80X | 40-400X |
选配 | 3X | 0.3 -3.0X | 9-90X | 45-450X |
选配 | 3.33X | 0.3 -3.0X | 10-100X | 50-500X |
