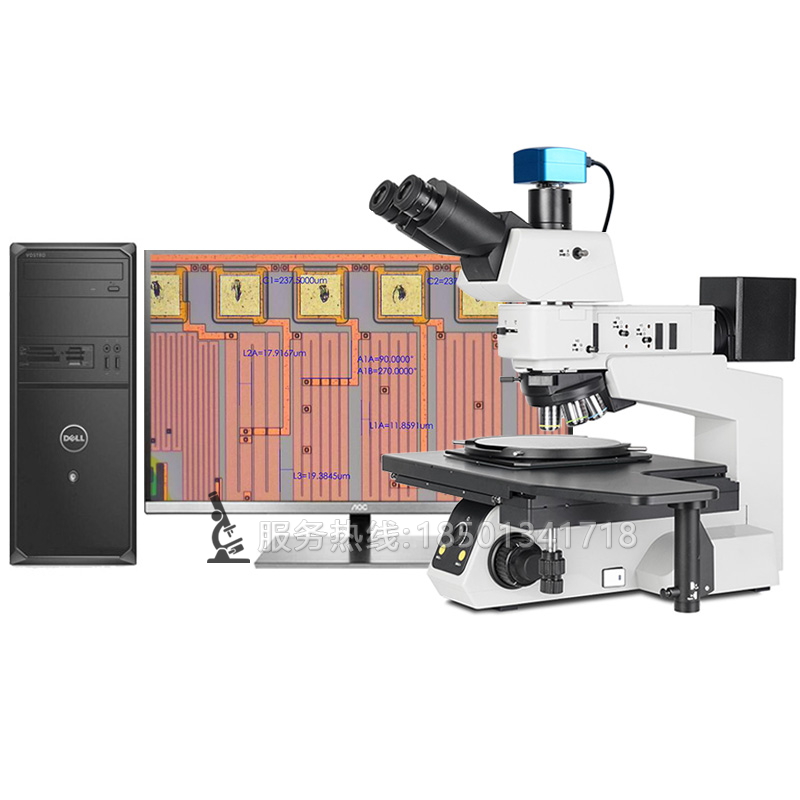

CM80BD研究级材料检测显微镜
CM80BD研究级材料检测显微镜

CM80BD研究级材料检测显微镜

工程师支持
品牌
MicroDemo
产品编号
2076
产品型号
CM80BD研究级材料检测显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通金相材料分析网友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证CM80BD研究级材料检测显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

性能特点

1、采用无限远半复消明暗场光学系统;

2、配置了落射与透射两套照明系统,可观察透明及不透明材料;

3、配置了内置推拉式检偏器与起偏器,适合观察高反光材料的表面;

4、本机可选购干涉系统,做微分干涉观察获得具有浮雕效果的立体像;

5、本机采用高亮度5WLED照明,观察舒适使用寿命长,不发热。

显微镜参数

序号

名称

技术参数

1

平场目镜

正像大场高眼点目镜PL10X/25mm

2

物镜

无限远长工作距明暗场半复消色差金相物镜5X NA0.15 WD14.35

无限远长工作距明暗场半复消色差金相物镜10X NA0.30 WD8.5

无限远长工作距明暗场半复消色差金相物镜20X NA0.40 WD10.8

无限远长工作距明暗场半复消色差金相物镜50X NA0.75 WD3.0

无限远长工作距明暗场半复消色差金相物镜100X NA0.90 WD1.0(选购)

3

光学放大倍数

50X-500X(选购100倍物镜后放大倍数50-1000X)

4

数码放大倍数

150-3000X(搭配1200万相机及100倍物镜,显示器22英寸情况下)

5

观察头

铰链三通观察筒,瞳距调节:50mm~76mm,两档分光比双目:三目=100:0

6

转换器

5孔明场物镜转换器(带DIC插槽).

7

调焦机构

透反射用机架, 低手位粗微同轴调焦机构。粗调行程35mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置100-240V宽电压系统,采用数字调光,具有光强设定与复位功能

8

载物台

8英寸平台,平台面积 525*330mm,移动行程:210mmX210mm机械平台,X、Y方向同轴调节;含快速移动装置

9

偏光组件

起偏镜插板,360°旋转式检偏镜插板

10

反射照明系统

明暗场反射照明器,带可变孔径光阑,视场光阑,中心可调,带滤色片插槽,带起偏镜/检偏镜插槽,5W可调LED灯室,预定中心

11

透射照明系统

5W可调LED灯室,透、反射通用,预定中心

12

聚光镜

摇出式消色差聚光镜(N.A.0.9)

13

摄像接口

0.65倍专用摄像接口

14

干涉组件

微分干涉板(选购)

15

显微镜工业相机

高清1200万显微相机 或2000万像素 (选购)

16

图像处理软件

拍照,录像,测量,实时图像拼接,景深融合等(选购)

17

标尺

高精度型测微尺,格值0.01m 总长1mm(选购)

18

晶圆转台

8寸通用晶圆转台兼容6/4寸(选购)
