WMJ-9800BD大平台工业金相显微镜
WMJ-9800BD大平台工业金相显微镜

WMJ-9800BD大平台工业金相显微镜

杨经理
张经理
(微信同号)
品牌
MicroDemo
产品编号
1916
产品型号
WMJ-9800BD大平台工业检测显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通金相材料分析网友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证 WMJ-9800BD大平台工业金相显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

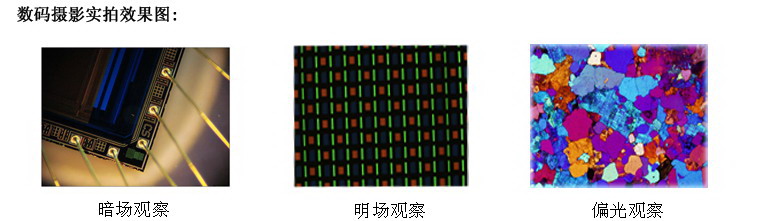

WMJ-9800BD工业检测显微镜适用于对工件表面的组织结构与几何形态进行显微观察。采用优良的无限远光学系统与模块化功能设计理念,可以方便升级系统,实现偏光观察、暗场观察等功能,导柱升降装置,可以快速调整工作台与物镜之间的距离,适用于不同厚度工件检测。机械移动式载物平台可有效定位工件观察部位。调焦机构采用圆柱滚子导向传动,机构升降平稳。产品适用于精密零件,集成电路,包装材料等产品检测。



技术规格

目镜

大视野 WF10X(视场数Φ22mm)

明暗场无限远长工作距离平场消色差物镜

PL L10X/0.25 BD 工作距离:9.30 mm

PL L20X/0.40 BD 工作距离:7.23mm

PL L50X/0.70 BD 工作距离:2.50 mm

目镜筒

三目镜30˚倾斜, 可100%通光摄影。

落射照明系统

12V50W卤素灯,亮度可调

内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置,推拉式检偏器与起偏器

调焦机构

粗微动同轴调焦,带粗动手轮松紧度调整装置,微动格值:2μm。

转换器

五孔(内向式滚珠内定位)

工作台

底座外形尺寸:300mmX240mm

机械式载物台外形尺寸:185mmX140mm,移动范围:横向35mm,纵向:30mm

防霉

特有防霉系统

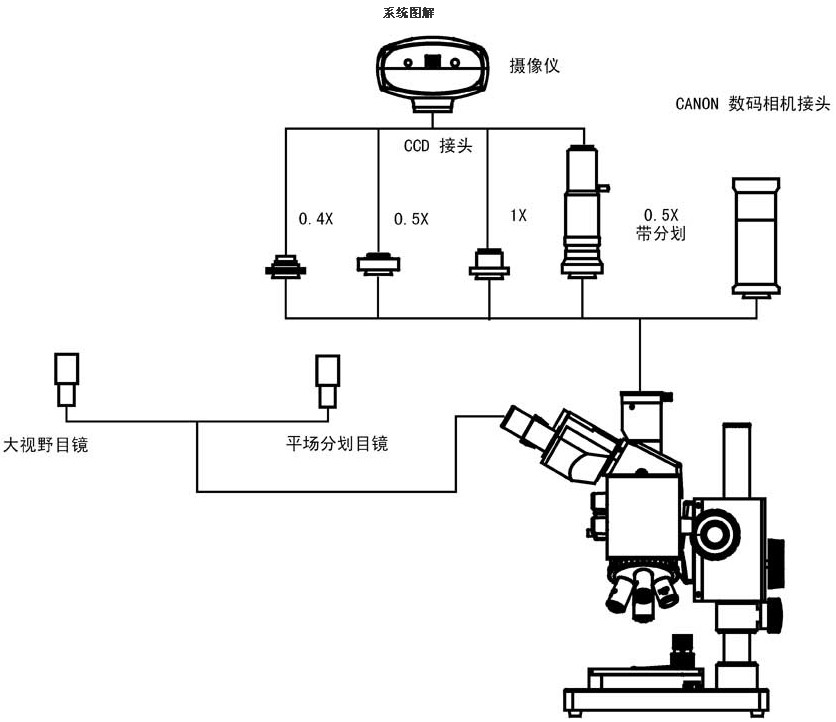

系统组成

电脑型(WMJ-9800BDC)

1.工业检测显微镜 2.适配镜 3.摄像器(CCD) 4.计算机(选购)

数码型(WMJ-9800BDD)

1、工业检测显微镜 2、适配镜 3、数码相机(选购)


选配件

目镜

10X分划广角目镜(Φ22mm),格值0.1mm/格

明暗场无限远长工作距离平场消色差物镜

PL L40X/0.6 BD 工作距离:3 mm

PL L60X/0.75 BD 工作距离:1.90 mm

PL L80X/0.80 BD 工作距离:0.80mm

PL L100X/0.85 BD 工作距离:0.4 mm

CCD接头

0.4X

0.5X

1X

0.5X带分划尺,格值0.1mm/格

摄像仪

DV-1(带USB和Video输出)

DV-2(带USB输出)

DV-3(带Video输出)
