由于该产品已进行多次功能升级和更新迭代,我们不保证4XC-D数码摄影金相显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

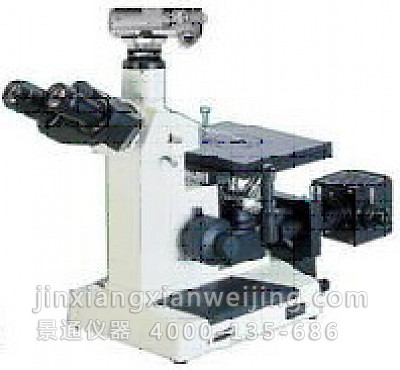

■ 4XC-D数码摄影金相显微镜特点及用途:
1. 金相显微镜用于鉴别和分析各种金属、合金材料和非金属材料的组织结构,广泛应用于工厂或实验室进行原材料检验;铸件质量鉴定或材料处理后的金相组织分析;以及对表面裂纹和喷涂等一些表面现象进行研究工作,是钢铁、有色金属材料、铸件、镀层的金相分析;地质学的岩相分析;以及工业领域对化合物与陶瓷等进行微观研究的有效手段,是金属学和材料学研究材料组织结构的必备仪器,也是科研教学领域得力助手。
2. 越来越多的研究已不满足常规的金相显微及照相方式,将显微成像输入微机,由微处理器对图像作各种后期处理,是同步于当今世界在显微领域的新技术。
3. 4XC-D数码摄影金相显微镜配置了高像素的数码摄影系统,具有多倍光学变焦,可以连续选择各种放大倍率,并由计算机对图像进行各种处理、编辑、保存和输出(如打印等) 或进入多媒体系统及电子信箱。
4. 系统可以选配专业定量金相图像分析计算机操作系统(软件),对金相图谱进行实时研究分析,如晶粒度测量评级;非金属夹杂物测量评级;珠光体、铁素体含量的测量评级;球墨铸铁石墨球化率测量评级;脱碳层、渗碳层测量,表面涂层厚度测量等的分析、统计及输出图文报告。
■ 金相显微镜技术参数表
序号 | 名 称 | 规 格 |
1 | 消色差物镜 | 放大倍数:10X、20X、40X(平场、100Xoil) |
工作距离(mm): 7.31、0.65、0.37 | ||
2 | 平场目镜 | 放大倍数: 10X |
视场直径(mm):18、15 | ||
3 | 总放大倍数 | 100X-1250X |
4 | 机械筒长 | 160mm |
5 | 微动调焦 | 调节范围:7mm 刻度格值:0.002mm |
6 | 粗动调焦范围 | 7mm |
7 | 机械工作台 | 75×50mm |
8 | 摄影目镜 | 5X、6.3X (选配件) |
9 | 照明灯泡 | 6V/12W溴钨灯 |
10 | 仪器重量 | 8Kg |
11 | 包装尺寸 | 390×298×360mm |
■ 系统配置
三目倒置金相显微镜4XC | |
摄影装置 | CCD图像摄影装置 |
图像适配镜 | MCL-D专用显微镜与电脑的光学和机械接口 |
图像处理系统 | DH-CG400图像捕捉卡(高分辨率图像实时采集卡 二次开发软件包) |
数码相机 | 尼康数码相机1400万像素 |
图像分析系统 | 用户选购件:专业定量金相分析计算机操作系统 (SRMAS软件) |
微机和打印 | 用户选购件:联想20寸液晶屏商用机、HP喷墨打印机 |
■ 仪器成套性
仪器主体 | 平场物镜PL10×,PL25×,PL40×,PL100×油 | 弹性夹 | |
光源组 | 平场目镜10× | 滤色片 黄,绿,蓝,磨砂 | 防尘罩 |
目镜筒 | 分划目镜10× | 合成浸油 | 备用灯泡20W/ 6V |
三目接口 | 测微尺0.01/1mm | 载物片Φ10mm,Φ20mm | 备用保险丝0.5A |
