MG-MI倒置金相显微镜
MG-MI倒置金相显微镜

MG-MI倒置金相显微镜

杨经理
张经理
(微信同号)
品牌
MicroDemo
产品编号
1579
产品型号
MG-MI倒置金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通金相材料分析网友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证MG-MI倒置金相显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

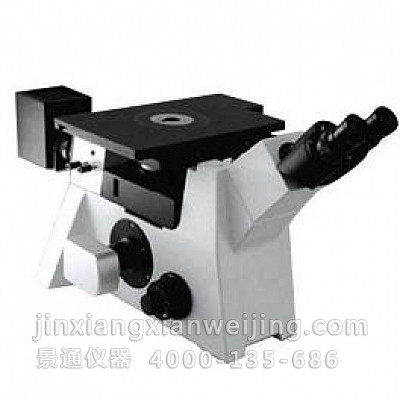

MG-MI研究级大型倒置金相显微镜,是一款将光学显微镜技术、光电转换技术完美地结合在一起而研发成功的一项高科技产品,采用UCIS无穷远色差独立校正光学系统, 物镜完全独立克服各种像差,像质优越,聚光系统采用大孔径非球面透镜,使照明充足均匀;目镜视场达22mm,像面平坦,成像清晰细腻,各种观察方式及功能齐全,可接各种照相装置,机身为一体化设计,整体压铸而成,刚性极好,大型机械载物台,万向节操纵杆,操作更方便。全金属齿轮粗微调机构,坚固耐用,永不下滑,灯泡为高品质、长寿命卤素灯,有效寿命达到2000小时。

    本机多项指标处于国内领先,可广泛运用于冶金、半导体、电子行业的制造和研究等行业及大学材料学科的教学和研究。MG-MI倒置金相显微镜,具有附件多、使用性能广泛,能做明视场、暗视场和偏光观察等有点。搭配三目观察筒为用户提供数码照相专业数字CCD、高清晰DV等多种图像采集模式,并可根据用户需求提供专业的金相分析软件模块。
技术参数
光学系统 无穷远独立色差校正光学系统
放大倍数范围 标配100×~800× (可选配为40×~1600×)
目镜 10×/Φ20(指针目镜,分划目镜可选配)
物镜 无穷远平场长距金相物镜10×、20×、50×、80× (可选配 4×,100×油镜)
观察筒 铰链式双目组,45º倾斜,瞳距调节范围52-75mm,视度可调节 第三目孔位于机身侧面,使用时不影响双目观察
物镜转换器 内定位五孔转换器
粗微调焦装置 粗微同轴调焦装置,微调每圈0.1mm,格值0.001mm,粗调带松紧调节,并有调焦上限位装置
载物台 机械移动载物台  350mm×208mm,移动范围50mm×50mm
偏光装置 起偏镜、检偏镜插片
照明系统 12V50W卤素灯,亮度可调(宽电压输入):85V-265V
数码摄像装置 可配置300万、500万、800万、900万等多种数码摄像系统和软件
数码照相装置 可配置canon,nikon,olympus等多种数码相机
MG-MI详细配套表
部件 技术参数 MG-MI
机身 一体化结构,机身整体压铸而成,结构稳定可靠
UCIS无穷远色差独立校正光学系统
机身右侧带摄影摄像接口
转盘式滤色片组(蓝色、绿色、黄色、50%减光片),内置式
调焦升降机构:低位同轴粗微动调节手轮,微调手轮格值0.001mm
宽电压,110~240V,50/60Hz
铰链式观察筒 双目观察筒,倾角45,瞳孔距调节52-75mm,视度可调
双目观察筒,倾角45,瞳孔距调节48-75mm,视度可调
目镜 WF10×/20mm,高眼点 ●●
WF10×/22mm, 高眼点 ○○
WF16×/14mm ○○
分化目镜:CROSSWF10×/20
分化目镜:CROSSWF10×/22
金相物镜 无穷远平场消色差物镜 4×
无穷远平场消色差物镜 10×
无穷远平场消色差物镜 20×(S)
无穷远长工作距离平场消色差物镜 50×(S)
无穷远长工作距离平场消色差物镜 80×(S)
无穷远平场消色差物镜 100×(S)(Oil)
落射(反射)照明灯箱 12V50W/100W卤素灯箱
电源箱 12V/50W卤素灯电源箱
12V/100W卤素灯电源箱
落射(反射)照明装置 多功能半反射器
明视场模块
落射(反射)光     偏光组件 起偏镜插件
检偏镜插件
载物台 机械移动载物台350mm×208mm,移动范围50mm×50mm
水滴载物片(φ118)
物镜转换器 5内定位孔转换器(适配平场金相物镜)
C型接口 1×摄像接筒(C接口)
0.5×摄像接筒(C接口)
0.25×摄像接筒(C接口、适应于1/3CCD)
数码相机接口
数码相机卡口
数码单反相机接口 (与1×C型接口连接)(请在订货时书面告知您的数码单反相机型号)
落射(反射)照明灯泡 12V50W Osram卤素灯泡 ●●●
12V100W Osram卤素灯泡 ○○○
保险丝管 250V/5A Φ5×20  ●●●
光学金相测微尺 1/100mm
光栏调节手柄   ●●
扳手 φ2mm内六角扳手
φ2.5mm内六角扳手
φ3mm内六角扳手
电源线 3C认证电源线
防尘罩 防尘罩
金属试样压平器
包装 MG-MI说明书
泡沫上盖、泡沫底座、塑料袋(用于主机包装、环保材料)
纸箱(用于主机包装)(若需中性包装,请提前通知厂方)
泡沫上盖、泡沫底座、塑料袋(用于落射装置包装、环保材料)
纸箱(用于落射装置包装)(若需中性包装,请提前通知厂方)
