由于该产品已进行多次功能升级和更新迭代,我们不保证CX21M透反射金相显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

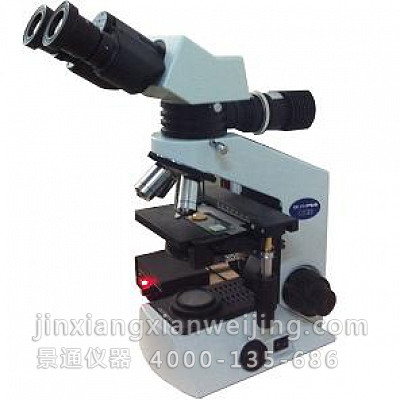

CX21M透反射金相显微镜是奥林巴斯显微镜的一款概念产品,它结合了奥林巴斯CX21和BX51M的传统性能特点,采取UIS2无限远校正光学系统,是金相教学的首选产品。
独特的LED照明系统,是CX21M的亮点所在,不同于其他
金相显微镜的卤素灯落射照明,LED工作时间更加长久,简易的安装和操作,小巧的机身,方便携带。
CX21M透反射
金相显微镜的技术参数:
1. 光学系统:UIS2无限远校正光学系统
2. 机身:一体化设计,整体压铸,机身更加稳定牢固
3. 放大倍率:100~500×
4. 目镜:具有防霉功能,平场10×高眼点目镜,视场18mm,高眼点观察,瞳孔距离21mm,屈光度可调。
5. 物镜:无限远长工作距离平场消色差物镜(具有防霉功能),10×、20×(带弹簧和缓冲装置)、50×(带弹簧和缓冲装置);80×(带弹簧和缓冲装置)。
6. 绞链式双/三目:无限远,观察角度30°,双瞳距离48mm~75 mm,视度可调。三目配标准C-Mount接口,可适配数码摄像头或相机。
7. 物镜转换器:内定位四孔转换结构;
8. 粗微调焦装置:低位粗动同轴调焦手轮;微动手轮2.5mm/转,格值0.001mm;微调格值越小,调焦越清晰。粗动松紧可调,20mm/转;工作台上限位装置,Zui大行程20mm; 粗微调焦手轮位置上下可调,满足不同用户的需求。
9. 载物台:120mm×132mm,带移动尺,移动范围76×30mm,精度0.1mm;X、Y向低位同轴调节手轮;
10. 聚光镜:阿贝聚光镜N.A.1.25,配相衬插孔,手轮升降式,精准的聚光镜上下可调系统,使聚光镜能够精确地与各种倍数的物镜匹配使用。聚光镜托架配备聚光镜中心调节装置,便于照明系统中心对准,聚光效果更加优异。聚光镜孔径光阑采用与物镜色圈颜色相同的标记,便于得到高分辨率、高对比度的图像,即使对
显微镜设置不熟悉的用户也可以很快掌握。
11. 照明系统:
反射照明:10V5W LED灯反射照明,亮度可连续调节,配专用电源箱。
透射照明:内置6V/20W卤素,亮度可连续调节,抽屉式灯座,更换灯泡方便,110V-240V自适应电源系统。
