一、用途介绍：

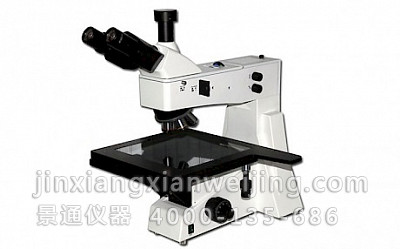

XTL-302DIC正置微分干涉相衬金相显微镜适用于对不透明物体的表面形态进行反射式微分干涉相衬观察，也可对透明物体进行透视显微观察。采用优良的无限远光学系统与模块化功能设计理念，可以方便升级系统，实现偏光观察、微分干涉相衬观察等功能，紧凑稳定的高刚性主体，充分体现了显微操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想仪器。
二、部位图简介：
三、产品特点：
采用优良的无限远光学系统，可提供卓越的光学性能。
紧凑稳定的高刚性主体，充分体现了显微操作的防振要求。
大行程机械移动载物平台，适合于大试样显微观察或多试样快速检测。
模块化的功能设计，可以方便升级系统，实现偏振观察、微分干涉相衬观察等功能。
符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。
四、标准配置：
目镜 | 10X平场大视野目镜，视场数Ф18mm | ||||
物镜 (无限远长工作距离平场消色差物镜) | 放大倍率 | 数值孔径 | 工作距离mm | 盖玻片厚度mm | 备 注 |
5X | 0.12 | 26.1 | 0 | 适配XJL-302DIC | |
10X | 0.25 | 20.2 | 0 | ||
20X | 0.40 | 8.8 | 0 | ||
40X | 0.60 | 3.98 | 0 | ||
80X | 0.80 | 1.25 | 0 | ||

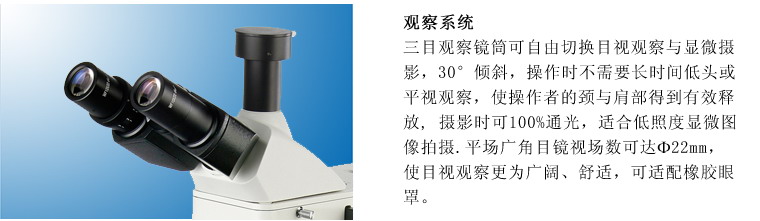

目镜筒 | 30°倾斜，双目瞳距调节范围：53~75mm | ||||
调焦机构 | 粗微动同轴调焦, 微动格值:0.8μm,粗动松紧可调,带锁紧和限位装置 | ||||
转换器 | 五孔转换器 | ||||
载物台 | 机械式，尺寸：280mmX270mm，移动范围：横向（X）204mm，纵向（Y）204mm | ||||
偏光装置 | 起偏振器，可360度旋转，可推拉切换 | ||||
检偏振器，可推拉切换 | |||||

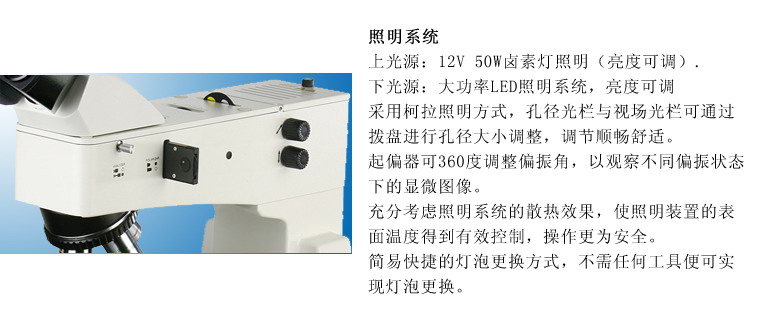

照明系统 | 12V50W卤素灯，亮度可调 | ||||

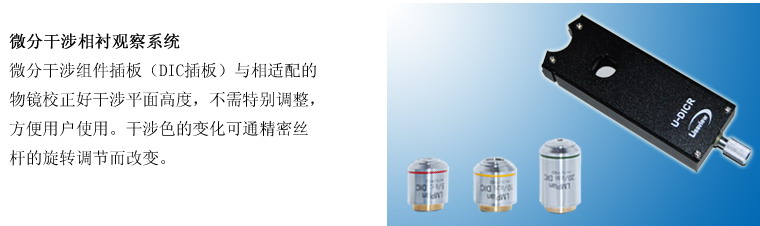

DIC观察系统 | 10XDIC推拉组 | ||||
20XDIC推拉组 | |||||
五、选购配件：
名称 | 类别/技术参数 | ||
目镜 | 分划 10X(Φ18mm),格值0.1mm/格 | ||
物镜 | 放大倍率 | 数值孔径 | 工作距离（mm） |
50X | 0.70 | 3.68 | |
60X | 0.75 | 1.22 | |
100X（干式） | 0.85 | 0.40 | |
载物台 | 机械式, 尺寸250mmX230mm, 移动范围:154mmX154mm | ||

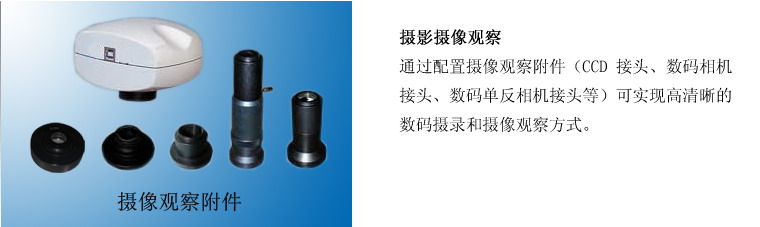

CCD接头 | 0.4X | ||
0.5X | |||
1X | |||
0.5X带分划尺,格值0.1mm/格 | |||
摄像仪 | DV-1(USB和Video输出) | ||
DV-130 / 300 / 500 /900 (USB输出) | |||
DV-380 / 520 (带Video输出) | |||
数码相机接头 | CANON(EF) NIKON( F) | ||
