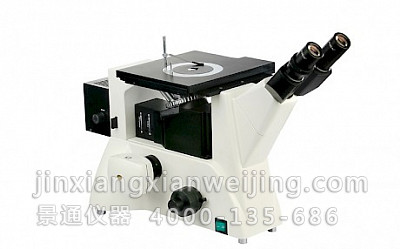

XTL-18A倒置金相显微镜
XTL-18A倒置金相显微镜

XTL-18A倒置金相显微镜

杨经理
张经理
(微信同号)
品牌
MicroDemo
产品编号
1535
产品型号
XTL-18A倒置金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通金相材料分析网友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证XTL-18A倒置金相显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

一、倒置金相显微镜仪器介绍:

XTL-18A/XTL-18BD倒置金相显微镜采用优良的无限远光学系统与模块化的功能设计理念,可以方便升级系统,实现偏光观察、暗场观察等功能。紧凑稳定的高刚性主体,充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。适用于金相组织及表面形态的显微观察,是金属学、矿物学、精密工程学研究的理想仪器。

二、倒置金相显微镜标准配置表

技术规格

目镜 Eyepiece

大视野 WF10X(视场数Φ22mm)

物镜

(无限远长工作距离平场消色差物镜)

XTL-18A(配明场物镜)

PL L10X/0.25 工作距离:20.2 mm

PL L20X/0.40 工作距离:8.80 mm

PL L50X/0.70 工作距离:3.68 mm

PL L100X/0.85(干式Dry)工作距离:0.40 mm

XTL-18BD(配明/暗场物镜)

PL L5X/0.12 BD 工作距离:9.70 mm

PL L10X/0.25 BD 工作距离:9.30 mm

PL L20X/0.40 BD 工作距离:7.23mm

PL L50X/0.70 BD 工作距离:2.50 mm

目镜筒

45˚倾斜,瞳距调节范围53~75mm.

CCD接头

1XCCD相机接口

调焦机构

粗微动同轴调焦,带锁紧装置,微动格值:2μm.

转换器

五孔(内向式滚珠内定位)

载物台

机械移动载物台,外形尺寸:242mmX200mm,移动范围30mmX30mm.

圆形可旋转载物台板尺寸:Zui大外径Ф130mm,Zui小通光口径小于Ф12mm.

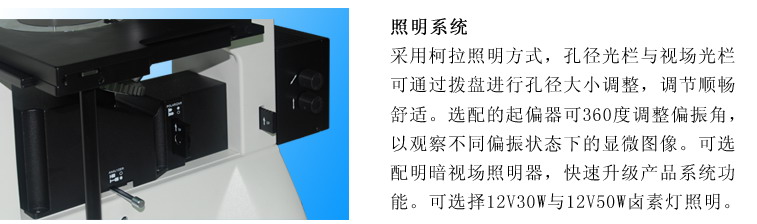

照明系统

6V30W卤素灯,亮度可调,适用于XTL-18B

12V50W卤素灯,亮度可调,适用于XTL-18BD

内置视场光阑、孔径光阑与拉板式起偏器

配磨砂玻璃,黄、绿、蓝滤色片

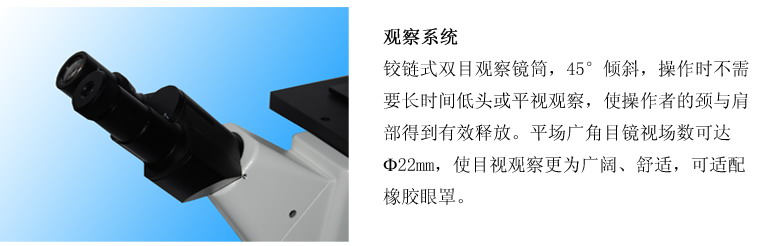

三、仪器细节图说明:
XTL-18A倒置金相显微镜
XTL-18A倒置金相显微镜
XTL-18A倒置金相显微镜
XTL-18A倒置金相显微镜

四、倒置金相显微镜配件

名称

类别/技术参数

目镜

分划目镜10X(Φ22mm)

物镜

PL L5X/0.10 工作距离:26.12 mm

明视场

PL L40X/0.60 工作距离:3.98 mm

PL L60X/0.70 工作距离:3.18 mm

PL L80X/0.80 工作距离:1.28 mm

PL L40X/0.60 BD 工作距离:3.00 mm

明、暗视场

PL L60X/0.75 BD 工作距离:1.90 mm

PL L80X/0.80 BD 工作距离:0.80mm

PL L100X/0.85 BD 工作距离:0.4 mm

CCD接头

0.5X

0.5X带分划尺,格值0.1mm/格

摄像仪

DV-1(带USB和Video输出)

DV-2(带USB输出)

DV-3(带Video输出)

数码相机接头

CANON(EF) NIKON( F)
