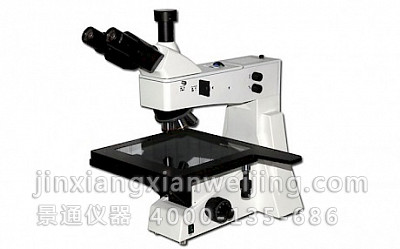

CDM-790大平台金相显微镜
CDM-790大平台金相显微镜

CDM-790大平台金相显微镜

杨经理
张经理
(微信同号)
品牌
MicroDemo
产品编号
1500
产品型号
CDM-790大平台金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通金相材料分析网友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证CDM-790大平台金相显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

一、用途:

CDM-790研究型正置金相显微镜适用于对不透明物体的显微观察。本仪器配有大移动范围的载物台、落射照明器、平场消色差物镜、大视野目镜,图像清晰、衬度好,同时配有偏光装置,是金属学、矿物学、精密工程学、电子学等研究的理想仪器,特别适合铜业、铝业、钢铁行业观察金属组织。也适用于学校、科研、工厂等部门使用。

二、技术参数

1.目镜

类型

放大倍数

视场(mm)

备注

大视野目镜

10X

Φ16



20X

Φ8.5



平场分划目镜

10X

Φ16

格值:0.1mm

2.物镜

类 型

放大倍数

数值孔径NA

工作距离

长工作距离平场消色差物镜

5X

0.12

18.3

10X

0.25

8.9

20X

0.40

8.7

40X

0.60

3.7

50X

0.7

2.02

80X

0.80

0.96

3.光学放大倍数:50X --1600X     系统参考放大倍数:50X-2600X

4.滤色片组:黄色、蓝色、绿色、磨砂玻璃

5.偏光装置:可插入式起偏振片和三目头内置检偏振片

6.载物台:(配有快速移动装置)

   尺寸:250*230mm  移动范围:153*153mm[标配]

   尺寸:274*274mm  移动范围:203*203mm[选配]

7.粗微同轴调焦机构,微动手轮格值:0.002mm

8.落射照明器:6V/20W卤素灯,亮度可调

三、系统简介

金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。

四、系统组成

电脑型(CDM-790C):1.金相显微 2.适配镜 3.摄像器(CCD) 4.A/D(图像采集) 5.计算机

数码相机型金相显微镜(CDM-790D: 1、金相显微 2、适配镜 3、数码相机

五、总放大参考倍数

CDM-790C型:50--3800倍(19寸显示器)    CDM-790D型:50--2800倍(数码相机)

六、选购件

1.高像素成像系统           2.金相显微镜分析软件 TTM-4000JX
