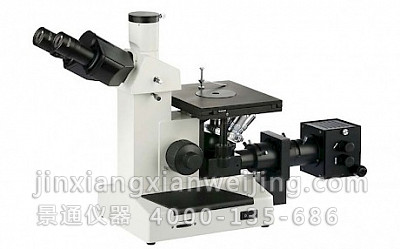

4XC倒置金相显微镜
4XC倒置金相显微镜

4XC倒置金相显微镜

杨经理
张经理
(微信同号)
品牌
MicroDemo
产品编号
1459
产品型号
4XC倒置金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通金相材料分析网友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证4XC倒置金相显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

一、用途

4XC系列倒置金相显微镜主要用于鉴别和分析金属内部结构组织,倒置金相显微镜是金属学研究金相的重要仪器。铸造。冶炼、热处理的质量研究,原材料的检验或材料处理后的分析等均可使用倒置金相显微镜
倒置式金相显微镜为传统型倒置金相显微镜,操作时试样观察表面向下,并与工作台面重合,而对试样的高度和平行度无要求,适合于外形不规则或较大的试样。倒置金相显微镜广泛应用在工厂、实验室和教学及科研等领域。

二、系统简介

倒置金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。
三、技术参数

1.目镜

类型

放大倍数

视场(mm)

平场目镜

10X

Ф18

2.物镜

物镜类型

放大倍数

数值孔径

工作距离(mm)

平场消色

差物镜

10X

0.25

8.9

20X

0.40

7.8

40X

0.60

3.7

100X(油)

1.25

0.44

3.总放大倍数
光学放大倍数:100X 200X 400X 1000X
系统参考放大倍数:100X-6500X
4.载物台:大小:200mm*152mm
移动范围:30mm*30mm
载物板孔径:Ф15、Ф20mm
5.调焦系统:带限位和调节松紧装置的同轴粗微动,
微动格值:0.002mm
6.瞳距调节范围:53-75mm
7.滤色片:黄、绿、蓝
8.照明系统:6V/20W 卤素灯,亮度可调,交流 220V(50Hz)

四、系统组成:

三目倒置电脑型 4XC-C:
1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集) 5、计算机
三目倒置数码型 4XC-D:
1、金相显微镜 2、适配镜 3、数码相机

五、总放大参考倍数

4XC-C型:100--6500倍(19寸显示器为例)4XC-D型:100--2200倍(数码相机)

六、仪器的选购件:

1.目镜:12.5X 20X

2.物镜:5X 50X 60X 80X
3.高像素成像系统

4.金相图像测量软件
5.金相组织图谱分析软件(定量)
