一、用途

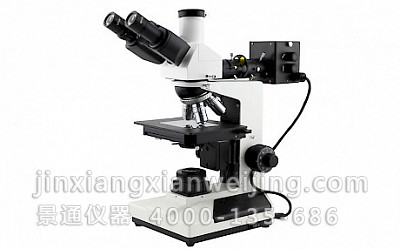

TMG-500透反射（双色）正置金相显微镜配置透反射照明系统,长距平场消色差物镜（无盖玻片）、大视野目镜和内置偏光观 察装置,光学系统成像清晰,视野广阔,适用于工矿企业,高等院校及科研等机构作材料内部组织结构观察。
性能特点
▲ 配置大视野目镜和长距平场消色差物镜(无盖玻片)，视场大而清晰。
▲ 粗微动同轴调焦机构，粗动松紧可调，带锁紧和限位装置，微动格值:2μm。
▲ 透反射照明系统可同时照明物体，某些物体可以看到其特殊效果。
▲ 6V20W卤素灯，亮度可调。
▲ 三目镜筒，可自由切换正常观察与偏光观察，可进行100%透光摄影
二、标准配置：
|
型号 |
TMG-500 |
|
目镜 |
大视野WF10X(Φ18mm) |
|
物镜 |
长距平场消色差物镜(无盖玻片)PL 5X/0.12 |
|
长距平场消色差物镜(无盖玻片)PL L10X/0.25 |
|
|
长距平场消色差物镜(无盖玻片)PL L40X/0.60 |
|
|
长距平场消色差物镜(无盖玻片)PL L60X/0.75 (弹簧) |
|
|
目镜筒 |
三目镜,倾斜30˚,(内置检偏振片,可进行切换) |
|
落射照明系统 |
6V 20W卤素灯,亮度可调 |
|
落射照明器带视场光栏、孔径光栏、起偏振片,(红,蓝,绿)滤色片和磨砂玻璃 |
|
|
调焦机构 |
粗微动同轴调焦, 微动格值:2μm, 粗动松紧调节,带锁紧和限位装置 |
|
转换器 |
四孔(内向式滚珠内定位) |
|
载物台 |
双层机械移动式(尺寸:160mmX140mm,移动范围:75mmX50mm) |
|
透射照明系统 |
阿贝聚光镜 NA.1.25 可上下升降 |
|
(蓝,绿)滤色片和磨砂玻璃 |
|
|
集光器， 卤素灯适用 |
|
|
6V 20W 卤素灯,亮度可调 |
三、选购件：
|
名称 |
类别/技术参数 |
|
目镜 |
大视野 WF16X(Φ11mm) |
|
物镜 |
分划 10X(Φ18mm) 格值0.1mm/格 |
|
长距平场消色差物镜(无盖玻片) PL L 50X/0.70 |
|
|
长距平场消色差物镜(无盖玻片) PL L 80X/0.80 |
|
|
长距平场消色差物镜(无盖玻片) PL L 100X/0.85 (弹簧) |
|
|
平场消色差物镜(无盖玻片) PL 100X/1.25 (弹簧,油) |
|
|
滤色片 |
黄滤色片 |
|
CCD接头 |
0.4X |
|
0.5X |
|
|
0.5X带分划尺,格值0.1mm/格 |
分析软件
1.二维测量软件
2.自动评级软件
四、系统组成
