由于该产品已进行多次功能升级和更新迭代,我们不保证XJ-56C三目正置金相显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

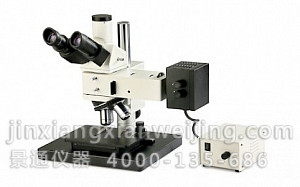

XJ-56C三目正置金相显微镜采用优良的无限远光学系统与模块化功能设计理念,可以方便升级系统,可选配暗场装置和微分干涉装置,轻易实现暗场观察、DIC微分干涉观察等功能。导柱升降装置,可以快速调整工作台与物镜之间的距离,适用于不同厚度工件表面的金相组织结构与工件表面质量进行显微观察,主要用于精密零件,集成电路,包装材料等产品检测。总放大倍数:50X-600X
◆性能特点:
1、立柱高度可调,尤其适合不同高度的大工件金相组织级表面观察。
2、采用了无限远光路设计,提供了卓越的光学系统。
3、无限远长工作距平场物镜和大视野平场目镜,视场宽阔平坦清晰。
4、配置了内置推拉式检偏器与起偏器,适合观察高反光材料的表面。
5、整机采用了防霉处理,有效保护了镜头,延长了仪器的使用寿命。。
◆典型应用:
1、分析金属、矿相内部结构组织。2、电子厂PCB板、芯片检验。
2、观察材料表面的某些特性, 如:划痕、裂纹、喷涂的均匀性。
由于该产品已进行多次功能升级和更新迭代,我们不保证XJ-56C三目正置金相显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!
一、显微镜参数:
序号 | 名称 | 技术参数 |
01 | 平场目镜 | 大视野WF10XΦ22mm |
02 | 长距平场物镜 | 无限远PL5X/0.10、 PLL10X/0.25、PLL20X/0.40、PLL40X/0.60、PLL60X/0.80 |
03 | 总放大倍数 | 50X-600X |
04 | 观察头 | 铰链式三目 30°倾斜 |
05 | 转换器 | 五孔(内向式滚珠内定位) |
06 | 粗调调焦范围 | 粗微动同轴调焦,带粗动手轮松紧度调整装置,微动格值:2μm |
07 | 载物台 | 底座外形尺寸:300mmX240mm 机械式载物台外形尺寸:185mmX140mm,移动范围:35mmX30mm |
08 | 偏光装置 | 检偏镜可360°转动,起偏镜、检偏镜均可移出光路 |
09 | 落射照明系统 | 亮度可调 卤钨灯6V30W 内置视场、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置 |
10 | 仪器重量 | 净重11.0公斤 毛重12.5kg |
11 | 仪器尺寸 | 仪器尺寸42X35X38(cm) 包装尺寸42X35X52(cm) |
二、目镜参数:
型号 T ype | 放大倍率 Magnification | 视场直径(mm) F.O.V | 外径(mm) Tube diameter |
WF10X/22 | 10X | Φ22 | Φ30.2 |
三、物镜参数:
放大倍率 Magnification | 数值孔径 N.A | 分辨率 R(μm) | 工作距离WD(mm) | 共轭距离Conjugate(mm) | 齐焦距离Parfocus(mm) | 盖玻片厚度CoverGlass(mm) |
5X | 0.12 | 2.30 | 26.1 | ∞ | 45 | 0 |
10X | 0.25 | 1.10 | 20.2 | ∞ | 45 | 0 |
20X | 0.40 | 0.70 | 8.80 | ∞ | 45 | 0 |
40X | 0.60 | 0.58 | 3.98 | ∞ | 45 | 0 |
60X | 0.70 | 0.45 | 3.18 | ∞ | 45 | 0 |
