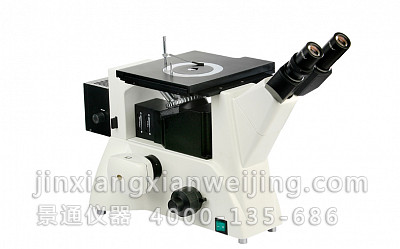

XJ-51DIC科研级微分干涉显微镜
XJ-51DIC科研级微分干涉显微镜

XJ-51DIC科研级微分干涉显微镜

杨经理
张经理
(微信同号)
品牌
MicroDemo
产品编号
1428
产品型号
XJ-51DIC科研级微分干涉显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通金相材料分析网友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证XJ-51DIC科研级微分干涉显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

产品概述

XJ-51DIC科研级微分干涉金相显微镜采用优良的无限远光学系统与多功能、模块化的设计理念,带有偏光装置、微分干涉装置,可实现偏光观察、微分干涉观察等功能。紧凑稳定的高刚性主体,充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。适用于金相、矿相、晶体、硅片、电路基板、FPD等结构分析和研究,或用于TFT液晶显示屏导电粒子分析研究。是金属学、矿物学、精密工程学、电子学、半导体工业、硅片制造业、电子信息产业等观察研究的理想仪器。总放大倍数:50-800X
◆产品特点:
1、采用了Zui为无限远光路设计,提供了卓越的光学系统。
2、采用大视野目镜和无限远长距平场物镜,视场平坦,成像清晰。
3、整机采用了防霉处理,保护了镜头,延长了仪器的使用寿命。
4、两路光路自由切换输出,一路用于观察,一路连接摄像装置。
◆典型应用:
1、电子工业制造业对硅片、电路基板、FPD、PCB板、芯片检验,
2、TFT液晶显示屏导电粒子, 3、分析金属、矿相内部结构组织。

景通金相材料分析网友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证XJ-51DIC科研级微分干涉显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

一、显微镜参数:

序号名称技术参数
01平场目镜WF10X/Φ22mm
02平场物镜无限远长距PLL 5X/0.10DIC、10X/0.25DIC、20X/0.40DIC、40X/0.60、80X/0.75
03总放大倍数50X-800X
04观察头双目,铰链式45°倾斜
05转换器五孔(内向式滚珠内定位)
06粗调调焦范围粗微动同轴调焦,带锁紧装置,微动格值:2μm
07载物台机械移动载物台,外形尺寸:242mmX200mm,移动范围30mmX30mm
圆形可旋转载物台板尺寸:Zui大外径Ф130mm,Zui小通光口径小于Ф12mm
08光瞳距离53-75mm
09滤色片磨砂玻璃、黄、绿、蓝滤色片
10照明装置12V50W卤素灯,亮度可调内置视场光阑、孔径光阑
11偏光装置拉板式起偏器,检偏器  微分干涉相衬插板适用于5X.10,20X DIC 物镜
12仪器重量净重7.0kg 毛重8.5kg
13仪器尺寸仪器尺寸18X25X33(cm) 包装尺寸42X35X52(cm)


二、目镜参数:

型号
T ype
放大倍率
Magnification
视场直径(mm)
F.O.V
外径(mm)
Tube diameter
WF10X/2210XΦ22Φ30.0


三、物镜参数:

放大倍率 Magnification数值孔径 N.A分辨率 R(μm)工作距离WD(mm)共轭距离Conjugate(mm)齐焦距离Parfocus(mm)盖玻片厚度CoverGlass(mm)
5XDIC0.122.5518.245
10XDIC0.251.1020.245
20XDIC0.400.706.0045
40X0.600.553.9845
80X0.800.421.2545
