一、用途

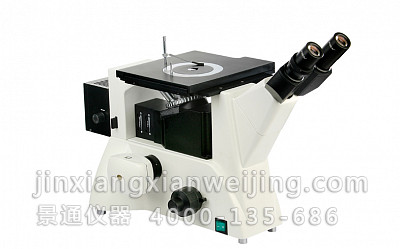

CDM-206本仪器可广泛用于机械工业的金相组织观察分析,地矿部门对矿物的分析研究,电子工业中的晶体、集成电路、微电子等方面的观察测量,是工厂、高等院校、科研机构及电子工业的首选。稳定、高品质的光学系统使成像更清晰,衬度更好,简洁而新颖的外观更符合现代潮流,人性化的设计,简便的操作使您从繁重的工作压力中解放出来。
技术规格 |
|
观察头 |
45°铰链式三目 |
目镜 |
WF10×/18mm |
WF10×/18mm,带0.1mm十字分划板 |
|
物镜 |
195平场金相物镜:4×/0.1W.D.25mm、10×/0.25W.D.11mm、 20×/0.4W.D.9mm、40×/0.6W.D.3.8mm、 |
平台 |
双层移动平台 |
平台尺寸:172mm×142mm |
|
移动范围:30mm×30mm |
|
滤色片 |
插板式滤色片(绿色、蓝色、黄色) |
调焦 |
粗、微动同轴调焦,采用齿轮齿条传动机构 微动格值0.002mm |
光源 |
带孔径可变光阑和视场可变光阑12V/20W,AC85V-230V,亮度可调节 |
偏光装置 |
检偏镜可360度转动,起偏镜、检偏镜均可移出光路 |
检测工具 |
0.01mm测微尺 |
可供附件选购 |
专业金相图像分析软件 |
130万、200万、300万、500万像素 CMOS电子目镜 |
|
195平场金相物镜:50×80×100× |
|
摄影装置及CCD接口0.5×、0.57×、0.75× |
|
简易暗场装置 |
|
彩色500万,1000万高清摄像器 |
|
|
金相图像测量软件 |
|
金相组织图谱分析软件(定量) |
二、系统组成
电脑型 (CDM-206C):1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集)
数码型 (CDM-206D):1、金相显微镜 2、适配镜 3、数码相机
三、总放大参考倍数
CDM-206C型:50—2800倍 CDM-206D型:50—2000倍
