一、仪器用途

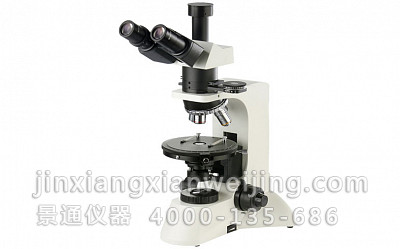

无限远透反射金相显微镜是一种多用途工业检验用光学仪器,配置大视野目镜与偏光观察装置,透反射照明采用“柯勒”照明系统,视场清晰。可用于半导体硅晶片、LCD基板、电路板、固体粉未及其它各种透明或不透明工业试样的检验,是生物学、金属学、矿物学、精密工程学、电子工程学等研究的理想仪器.
二、系统简介
无限远透反射金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。
三、仪器特点
采用优良的无限远光学系统与模块化功能设计理念、可提供卓越的光学性能与产品系统升级,实现透反射同步或独立照明,亦可实现偏光观察等功能,产品具有造型美观、操作方便、图像清晰等特点
四、技术参数
1.目镜
类别 |
放大倍率 |
视场直径(mm) |
大视野平场目镜 |
10× |
ф22 |
2.物镜
光学系统 |
放大倍率 |
数值孔径(NA) |
工作距离(mm) |
无限远长工作距 离平场消色差物镜 |
5× |
0.12 |
26.1 |
10× |
0.25 |
8.8 |
|
40× |
0.60 |
3.98 |
|
100× |
0.85 |
0.4 |
3.光学放大倍数:50X 100X 400X 1000X
4.三目镜,倾斜30˚,(内置检偏振片,可进行切换)
5.双层机械移动式(尺寸:210mmX140mm,移动范围:63mmX50mm)
6.粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置
7.照明系统:
落射 6V 20W 卤素灯,亮度可调,带视场光栏、孔径光栏、起偏振片,
透射 6V 20W 卤素灯,亮度可调,内置视场光栏, 蓝滤色片和磨砂玻璃
8.阿贝聚光镜NA.1.25可上下升降
9.滤色片:(配置黄、蓝、绿滤色片与磨砂玻璃片)
五、系统组成
电脑型 (CDM-201C):1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集)
数码型 (CDM-201D):1、金相显微镜 2、适配镜 3、数码相机
六、总放大参考倍数
电脑型 (CDM-201C)型:50—5000倍
数码型 (CDM-201D)型:50—2800倍
七、选购件
1.目镜: 10X分划
2.物镜:20X 50X 60X 80X 100X
3.高像素成像系统
4.金相图像测量软件 TM-4000CL
5.金相组织图谱分析软件(定量)TM-4000JX
