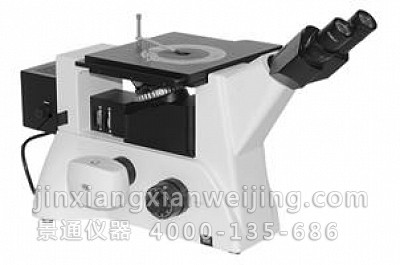

DX70A无限远光学系统倒置金相显微镜
DX70A无限远光学系统倒置金相显微镜

DX70A无限远光学系统倒置金相显微镜

杨经理
张经理
(微信同号)
品牌
MicroDemo
产品编号
1342
产品型号
DX70A无限远光学系统倒置金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通金相材料分析网友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证DX70A无限远光学系统倒置金相显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

物目镜和放大倍率
总放大倍率:
100×,200×,500×,1000×
无限远物镜:
10×,20×,50×,100×Dry干
物镜转换器:
五孔滚珠内定位
广角大目镜: WF10×/22mm
分划目镜: 10×变焦,格值0.1mm,视度补偿
测微尺C1:
格值0.01/1mm
规 格
双目镜筒: 铰链式,倾角45º,瞳距53-75mm,屈光度±5D可调
影像输出: 侧位同步光学输出,标准接口
机械载物台: 大型双支承242*200mm,同轴移动30*30mm
圆盘工作台: Φ130mm,旋转360º,附试样夹
载物盘: 通光孔径Φ10mm,Φ20mm
调焦机构:
同轴粗微动,升降30mm,微调2µm,调焦定位和松紧调节
明场照明: 内置可变孔径和视场光阑,卤素灯12V/50W
偏光装置: 推拉式,内置检偏与起偏镜组推进器
滤色片组: 五定位推进器:黄/绿/蓝/中性/透过
输入功率: AC220V/50Hz/60VA
仪器包装:
体积56*48*64Cm³,重量13.7kg
参数表
无限远长工作距平场物镜∞
广角目镜10×/22
放大倍率
数值孔径N.A
工作距离mm
物方视场mm
总放大率
10×
0.25
20.2
Φ2.20
100×
20×
0.40
8.80
Φ1.10
200×
50×
0.70
3.28
Φ0.44
500×
100×干
0.85
0.40
Φ0.22
1000×
仪器成套性
⑴仪器主机 ⑵双目镜筒 ⑶输出接口 ⑷物镜4个
⑸广角目镜 ⑹分划目镜 ⑺测微尺 ⑻圆盘工作台
⑼试样压板 ⑽滤色片组 ⑾偏振片组 ⑿光源灯箱组
⒀防尘罩盖 ⒁专用工具 ⒂备用品 ⒃随机文件
A. 无限远长工作距平场物镜:5×,40×,60×,80×
B. 显微摄影摄像与图像处理,金相图像分析系统
C. 金相制样设备:抛光机,预磨机,镶嵌机,切割机及辅料等
