产品用途

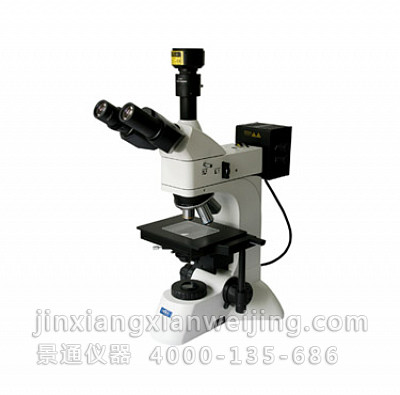

8系列透反射金相显微镜适宜于微小和不方便倒置的试样,及需要寻找特定范围目标试样的观察研究和分析。该仪器配有落射照明器(同轴反射)和透射照明器,不仅可以鉴别和分析各种金属、合金材料、非金属物质的组织结构及集成电路、微颗粒、线材、纤维、表面喷涂等的一些表面状况,还广泛地应用于电子、化工和仪器仪表行业观察不透明的物质和透明的物质。如金属、陶瓷、集成电路、电子芯片、印刷电路板、液晶板、薄膜、粉末、碳粉、线材、纤维、镀涂层以及其它非金属材料等。
产品特点
采用无限远光学系统及模块化功能设计,Zui大保障成像质量;
配置大视野目镜和无限远长距平场消色差物镜,视场大而清晰;
配置偏光系统,可以检测材料的结晶特性;
配置落射与透射两套照明系统,能分别对不透明物体或透明物体进行显微观察;
功能扩展性强,可升级为暗视场观察,DIC微分干涉观察等。
可扩展功能
可选择高像素的电脑成像系统,并由计算机对图像进行各种处理、编辑、保存和输出(如打印等)或进入多媒体系统及电子信箱,是同步于当今世界在显微领域的新技术。
同时可选购“专业金相组织图谱定量分析软件”,可对金相图谱进行实时研究分析,如晶粒度测量评级、非金属夹杂物测量评级、珠光体/铁素体含量的测量评级、球墨铸铁石墨球化率测量评级、脱碳层/渗碳层测量、表面涂层厚度测量等的分析、统计及输出图文报告等。
由于该产品已进行多次功能升级和更新迭代,我们不保证MM-8科研型正置金相显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!
产品规格
规格参数 | MM-8 | |||
光路系统 | 无限远校正光学系统 | ● | ||
观察头 | 30°倾斜铰链式双目头、视度可调、瞳距调节范围:55mm-75mm | ● | ||
30°倾斜三目头、视度可调、100%透光摄影 | ||||
大视野目镜 | WF10X(Φ22mm) | ● | ||
无限远长工作距离平场消色差物镜 | 倍率 | 数值孔径(N.A.) | 工作距离(W.D.) | ● |
5× | 0.12 | 26.10mm | ||
10× | 0.25 | 20.20mm | ||
40×(S) | 0.6 | 3.98mm | ||
60×(S) | 0.7 | 3.18mm | ||
放大倍数 | 50×-600×(可升级至2000×) | ● | ||
物镜转轮 | 五孔内向式物镜转换器 | ● | ||
载物台 | 双层机械移动平台 | ● | ||
面积210mmX140mm、移动范围:75mmX50mm | ||||
调焦机构 | 粗、微动同轴调焦机构、带锁紧和限位装置 | ● | ||
微动格值0.002mm、调焦范围30mm | ||||
简易偏光装置 | 内置起偏镜和检偏镜组 | ● | ||
落射照明系统 | 带可变孔径光栏和可调视场光栏 | ● | ||
6V/30W卤素灯、亮度可调、带滤色片转轮 | ||||
12V/50W卤素灯、亮度可调(暗视场使用) | ||||
透射照明系统 | 阿贝聚光镜:NA.1.25 ,带可变孔径光栏和可调视场光栏 | ● | ||
6V/30W卤素灯、集光器、亮度可调、带滤色片基座 | ||||
可升级配件 | 目镜:16× 10×(分划) | ○ | ||
物镜:20×/50×/80×/100×(干) | ○ | |||
暗视场观察系统 | ○ | |||
DIC 观察系统 | ○ | |||
PUDA高像素数码成像系统 | ○ | |||
专业金相组织图谱定量分析软件 | ○ | |||
注解:●为标配、○为可升级配件 |
仪器成套性
仪器成套性 | ||||
⑴仪器主机1台 | ⑷物镜转轮1个 | ⑺载物台1个 | ⑽落射照明系统1套 | ⒀ 备用保险丝1只 |
⑵目镜筒1组 | ⑸物镜4只 | ⑻玻璃台片1个 | ⑾国标电源线1根 | ⒁ 仪器防尘罩1个 |
⑶目镜2只 | ⑹测微尺1只 | ⑼滤色片2片 | ⑿备用灯泡1只 | ⒂随机文件档案1套 |
数码应用方案配置
MM-8C电脑摄像系统 | MM-8D数码相机摄像 | ||
⑴ | MM-8三目金相显微镜 | ⑴ | MM-8三目金相显微镜 |
⑵ | 高质量CCD适配镜 | ⑵ | 专业数码相机延迟镜 |
⑶ | PUDA 1400万USB型进口芯片显微镜摄像机(采用美国APTINA高性能芯片组/ USB2.0 高速通讯,高分辨率、完美的色彩还原处理/ Ultra-Fine专利色彩渲染技术) | ⑶ | 1000万像素数码像机(推荐Nikon/Sony) |
⑷ | ToupView专业的图像软件 |
