产品用途

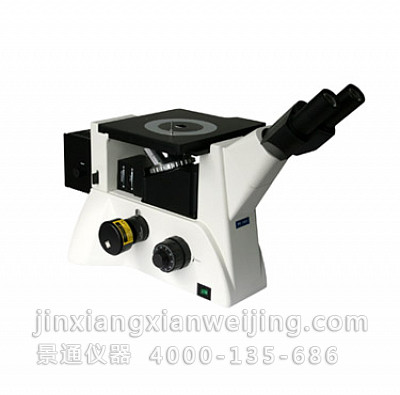

30BD系列明暗场金相显微镜是一种多用途工业检测显微镜。该产品具有视场宽阔,成像清晰明亮,操作舒适等优点,是半导体硅晶片、掩模板、LCD基板、生物,金相试样及其它不透明工业试样的理想检验仪器。同时可选购“专业金相组织图谱定量分析软件”,可对金相图谱进行实时研究分析,如晶粒度测量评级、非金属夹杂物测量评级、珠光体/铁素体含量的测量评级、球墨铸铁石墨球化率测量评级、脱碳层/渗碳层测量、表面涂层厚度测量等的分析、统计及输出图文报告等。
产品特点
采用优良的无限远光学系统,可提供卓越的光学性能;
紧凑稳定的高钢性主体,充分体现了显微操作的防震要求;
平场广角目镜视场可达Φ22mm,使目视观察更为广阔、舒适;
机械移动载物平台,内置可旋转圆形载物台板,适合于不同规格试样的显微观察与偏光观察;
配置高品质的明暗视场物镜与暗视场照明装置,使暗视场成像效果较明显提高;
后置式摄影摄像接口设计,使摄影摄像附件不再干扰目视观察(采用100%通光,适用于低照度的显微摄影摄像)
模块化的功能设计,可以方便升级系统,实现偏光观察、暗视场观察等功能;
由于该产品已进行多次功能升级和更新迭代,我们不保证MM-30BD明暗场倒置金相显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!
产品规格
规格参数 | MM-30BD | |||
光路系统 | 无限远校正光学系统 | ● | ||
观察头 | 45°倾斜铰链式双目头、视度可调、瞳距调节范围:53mm-75mm | ● | ||
45°倾斜三目头、视度可调、100%透光摄影 | ||||
大视野目镜 | WF10X(Φ22mm) | ● | ||
无限远长工作距离平场消色差明暗场物镜 | 倍率 | 数值孔径(N.A.) | 工作距离(W.D.) | ● |
5× | 0.12 | 9.7mm | ||
10× | 0.25 | 9.3mm | ||
20× | 0.4 | 7.23mm | ||
50×(S) | 0.7 | 2.5mm | ||
放大倍数 | 50×-500×(可升级至2000×) | ● | ||
物镜转轮 | 五孔内向式物镜转换器 | ● | ||
载物台 | 双层机械移动平台,中间圆形可旋转载物台板Ф130mm-Ф12mm | ● | ||
面积242mmX200mm、移动范围:30mmX30mm | ||||
调焦机构 | 粗、微动同轴调焦机构、带锁紧和限位装置 | ● | ||
微动格值0.002mm、调焦范围30mm | ||||
简易偏光装置 | 内置起偏镜和检偏镜组 | ● | ||
照明系统 | 带可变孔径光栏和可调视场光栏、带滤色板插片 | ● | ||
12V/50W卤素灯、集光器、亮度可调(暗视场使用) | ||||
可升级配件 | 目镜:16×/20x,物镜:40×/60×/80×/100× | ○ | ||
DIC微分干涉观察系统 | ○ | |||
PUDA高像素数码成像系统 | ○ | |||
专业金相组织图谱定量分析软件 | ○ | |||
注解:●为标配、○为可升级配件 |
仪器成套性
仪器成套性 | ||||
⑴仪器主机1台 | ⑷分划目镜1只 | ⑺测微尺1只 | ⑽滤色板插片1片 | ⒀ 备用保险丝1只 |
⑵目镜筒1组 | ⑸物镜转轮1个 | ⑻载物片1个 | ⑾国标电源线1根 | ⒁ 仪器防尘罩1个 |
⑶目镜2只 | ⑹物镜5只 | ⑼工件压簧片1个 | ⑿备用灯泡1只 | ⒂随机文件档案1套 |
数码应用方案配置
MM-30BD/C电脑摄像系统 | MM-30BD/D数码相机摄像 | ||
⑴ | MM-30BD三目金相显微镜 | ⑴ | MM-30BD三目金相显微镜 |
⑵ | 高质量CCD适配镜 | ⑵ | 专业数码相机延迟镜 |
⑶ | PUDA 1400万USB型进口芯片显微镜摄像机(采用美国APTINA高性能芯片组/ USB2.0 高速通讯,高分辨率、完美的色彩还原处理/ Ultra-Fine专利色彩渲染技术) | ⑶ | 1000万像素数码像机(推荐Nikon) |
⑷ | ToupView专业的图像软件 |
