产品用途

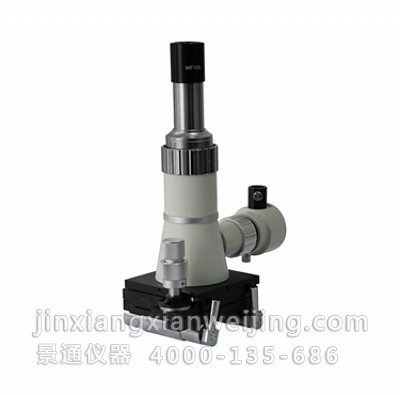

XH-500型现场金相显微镜是适用于现场多种大型工件的金相检查、失效分析的显微镜，它不用切割取样，直接在工件上打磨、抛光，从而保证工件的完整性。显微镜底座带有磁力吸座，直接吸附在工件上观察组织的现场金相检验。现场金相显微镜适用于航空制造、机械制造、车辆制造、锅炉及压力容器的制造及检验、石油化工、铁路、造船、电厂、电站、设备安装、大型模具、安全检测、质量监督、理化试验室等行业；还可广泛的应用在工厂、实验室进行铸件质量的鉴定、原材料检验或对材料处理后金相组织的研究分析等工作。
产品规格
| 规格参数 | XH-500 | |||
| 光路系统 | 有限远机械筒长 | ● | ||
| 观察头 | 单目头 | ● | ||
| 目镜 | WF10X(Φ20mm)、WF12.5X(Φ16mm) | ● | ||
| 平场消色差物镜 | 倍率 | 数值孔径(N.A.) | 工作距离(W.D.) | ● |
| 10× | 0.25 | 8.5mm | ||
| 20× | 0.45 | 7.0mm | ||
| 40×(S) | 0.65 | 0.63mm | ||
| 放大倍数 | 100×-500× | ● | ||
| 调焦机构 | 手动调焦机构 | ● | ||
| 电磁底座 | 吸力25N/cm2，并配有磁力开关 | |||
| 照明系统 | 非球面聚光镜，6V/15W卤素灯，亮度可调 | ● | ||
| 微型磨抛机 | 转速5000～37000rpm，配80#-700#磨头 | ● | ||
| 可升级配件 | 高像素电脑拍照系统 | ○ | ||
| 高像素数码成像系统 | ○ | |||
| 电解抛光机0～30VDC，0～2A，阴极抛光笔，阳极夹 | ○ | |||
| 专业金相组织图谱定量分析软件 | ○ | |||
| 注解：●为标配、○为可升级配件 | ||||
仪器成套性
| 仪器成套性 | ||||
| ⑴仪器主机1台 | ⑷目镜2个 | ⑺载物片0个 | ⑽微型磨抛机1台 | ⒀ 备用保险丝0只 |
| ⑵目镜筒1个 | ⑸分划目镜0个 | ⑻工件压簧片0组 | ⑾国标电源线1根 | ⒁ 铝合金盒1个 |
| ⑶物镜3个 | ⑹测微尺0片 | ⑼电磁力底座1套 | ⑿备用灯泡1只 | ⒂随机文件档案1套 |
数码应用方案配置
| XH-500C电脑摄像系统 | XH-500D数码相机摄像 | ||
| ⑴ | XH-500单目金相显微镜 | ⑴ | XH-500单目金相显微镜 |
| ⑵ | 高质量CCD适配镜 | ⑵ | 专业数码相机延迟镜 |
| ⑶ | PUDA 300万USB型进口芯片显微镜摄像机(采用美国APTINA高性能芯片组/ USB2.0 高速通讯，高分辨率、完美的色彩还原处理/ Ultra-Fine专利色彩渲染技术) | ⑶ | 1000万像素数码像机(推荐Nikon/Sony) |
| ⑷ | ToupView专业的图像软件 | ||
