n 概述

SuperHD-S200高速智能工业相机集成了高灵敏度CCD感光芯片;高速处理数字信号处理器、Flash和SD卡存储;RS232和RS485串行通信接口。高速相机可以独立运行,稳定的程序保证,可以用作各类一维码、二维码的识别;用于工业高速检测;相机内部带识别算法。

n 特点

w 200万像素彩色/单色CCD感光芯片,型号为ICX274AQ/AL;

w 集成高速数字信号处理器;相机内部可以集成识别算法

w 64M内存作程序运行;8MFlash存储程序和配置参数;

w 可选配4G、8G、16G SD卡用于断网保存数据等特殊情况

w 百兆网络传输;TCP/IP协议;UDP协议;FTP协议;相机可以自行运行;

w RS232和RS485串行通讯接口;可以连接各类车检器和雷达;以及PLC控制

w 4路输入触发信号,2路隔离闪光灯控制

w 集成的RS485防雷、网络防雷和电源输入防雷及防静电措施;

w 高低温稳定运行;看门狗电路保护适合室外不间断运行。

n 规格

型号

SuperHD-S200

图像传感器

1/1.8-inch CCD彩色图像传感器

有效像素数

1600(H) × 1200(V)

像素尺寸

4.00µm×4.00µm/Pixel

扫描方式

逐行全帧扫描 ;全局快门

帧速率

15帧/S

A/D

12bit ADC转换;可调节LUT表转换为8位

处理器

高速数字信号处理器

内存

64M

Flash & SD卡存储

8M Nor Flash 和 可选配的8G/16G SD卡

网络通讯

10M/100M以太网自适应,支持断网续连和重连

串行通讯

RS232和RS485接口;支持各种车检器和雷达连接

I/O

2路输入触发信号,3路TTL/ PLC输出控制信号

自动功能

自动增益;自动曝光;自动白平衡及自动闪光灯

图像格式

Bayer格式;YUV格式;JPEG格式

电源

12VDC; 400mA

功耗

4.8W

镜头卡口

C-Mount

外形尺寸

80mm×80mm×47mm(长度×宽度×高度)

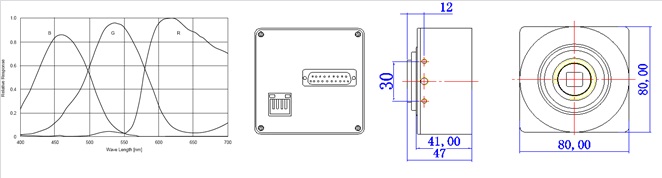

n 光谱特性和相机尺寸

SuperHD-S200    【产品资料:点击下载】

n D-Sub线缆定义

输出线颜色

信号定义

输出线颜色

信号定义

黑白

12V电源输入正极

红色

12V电源输入负极

红白

外部输入信号1通道

绿色

232信号的TXD即发送端

绿白

RS485信号的B极

绿黑

232信号的RXD即接收端

蓝白

外部触发信号

黑色

外部输出1通道信号

橙色

外部输入信号2通道

白色

无源闪光灯控制负极

红黑

无源闪光灯1通道正极

橙黑

外部输出2通道信号

白黑

RS485信号的A极

蓝黑

无源闪光灯2通道正极

蓝色

RS232和输入输出IO的地
