n 概述
SuperHD-S140高速智能工业相机集成了高灵敏度CCD感光芯片；高速处理数字信号处理器、Flash和SD卡存储；RS232和RS485串行通信接口。高速相机可以独立运行，稳定的程序保证，可以用作各类一维码、二维码的识别；用于工业高速检测；相机内部带识别算法。
n 特点
w 140万像素彩色/单色CCD感光芯片，型号为ICX205AK/AL;
w 集成高速数字信号处理器；相机内部可以集成识别算法
w 64M内存作程序运行；8MFlash存储程序和配置参数；
w 可选配4G、8G、16G SD卡用于断网保存数据等特殊情况
w 百兆网络传输；TCP/IP协议；UDP协议；FTP协议；相机可以自行运行；
w RS232和RS485串行通讯接口；可以连接各类车检器和雷达；以及PLC控制
w 4路输入触发信号，2路隔离闪光灯控制
w 集成的RS485防雷、网络防雷和电源输入防雷及防静电措施；
w 高低温稳定运行；看门狗电路保护适合室外不间断运行。
n 规格
型号 | SuperHD-S140 |
图像传感器 | 1/2-inch CCD彩色图像传感器 |
有效像素数 | 1360(H) × 1024(V) |
像素尺寸 | 4.65µm×4.65µm/Pixel |
扫描方式 | 逐行全帧扫描 ；全局快门 |
帧速率 | 10帧/S |
A/D | 12bit ADC转换；可调节LUT表转换为8位 |
处理器 | 高速数字信号处理器 |
内存 | 64M |
Flash & SD卡存储 | 8M Nor Flash 和 可选配的8G/16G SD卡 |
网络通讯 | 10M/100M以太网自适应，支持断网续连和重连 |
串行通讯 | RS232和RS485接口；支持各种车检器和雷达连接 |
I/O | 2路输入触发信号，3路TTL/ PLC输出控制信号 |
自动功能 | 自动增益；自动曝光；自动白平衡及自动闪光灯 |
图像格式 | Bayer格式；YUV格式；JPEG格式 |
电源 | 12VDC; 400mA |
功耗 | 4.8W |
镜头卡口 | C-Mount |
外形尺寸 | 80mm×80mm×47mm(长度×宽度×高度) |

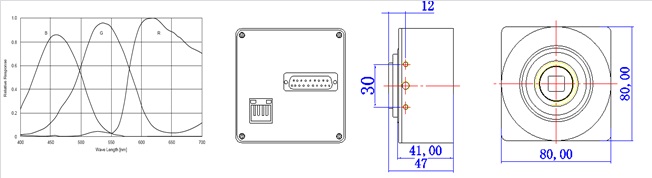

n 光谱特性和相机尺寸
n D-Sub线缆定义
输出线颜色 | 信号定义 | 输出线颜色 | 信号定义 |
黑白 | 12V电源输入正极 | 红色 | 12V电源输入负极 |
红白 | 外部输入信号1通道 | 绿色 | 232信号的TXD即发送端 |
绿白 | RS485信号的B极 | 绿黑 | 232信号的RXD即接收端 |
蓝白 | 外部触发信号 | 黑色 | 外部输出1通道信号 |
橙色 | 外部输入信号2通道 | 白色 | 无源闪光灯控制负极 |
红黑 | 无源闪光灯1通道正极 | 橙黑 | 外部输出2通道信号 |
白黑 | RS485信号的A极 | 蓝黑 | 无源闪光灯2通道正极 |
蓝色 | RS232和输入输出IO的地 |
