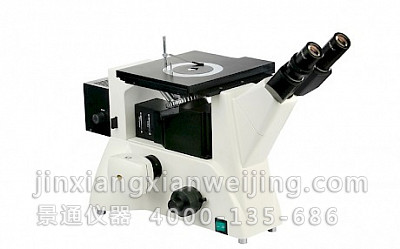

XTL-1000倒置金相显微镜
XTL-1000倒置金相显微镜

XTL-1000倒置金相显微镜

工程师支持
品牌
MicroDemo
产品编号
1536
产品型号
XTL-1000倒置金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通金相材料分析网友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证XTL-1000倒置金相显微镜 提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

一、倒置金相显微镜用途:

XTL-1000系列倒置金相显微镜集合了优良的无限远显微光学系统,可以轻松实现明视场、暗视场、微分干涉、偏振光等显微观察功能,为金相组织分析、材料表面疵病检测等用户提供了高效、完整的系统解决方案,也使显微观察变得更为轻松愉悦。

二、倒置金相显微镜简介:

▲.采用无限远正像显微光学系统;

▲.全新设计的长工作距离专业金相物镜,具有宽广且平坦的视野;

▲.多档位观察头,可实现目视与摄像独立或同步显微观察功能;

▲.工作平台操控系统采用万向活动关节结构,可以任意角度移动,拓展操控空间;

▲.柯拉落射照明系统,可选择12V50W,12V100W卤素灯照明;

三、主要技术参数:

1.三目观察筒:45°倾斜,三种切换观察模式(目视与摄影分光比50:50,80:20,100:0),双目瞳距调节范围:53~75mm

2.目镜:平场大视野PL10X/φ22mm

3.无穷远长工作距离平场消色差物镜:

      PL L10X/0.25  工作距离:20.2 mm

      PL L20X/0.40  工作距离:8.80 mm

      PL L50X/0.70  工作距离:3.68 mm

      PL L100X/0.85(干)  工作距离:0.40 mm

4.总放大倍数:100X-1000X

5.转换器:五孔

6.载物台:尺寸:240*200mm,移动范围:30*30mm,纵、横向移动手轮采用万向节结构,可以大范围随意旋转

7.调焦机构:粗微动同轴调焦, 微动格值:2μm,粗动松紧可调,带锁紧和限位装置,有效调焦行程8mm

8.光源:12V50W卤素灯,亮度可调

9.滤色片:磨砂玻璃,黄、绿、蓝滤色片

10.正交偏光装置

11.300万或500万相素数码摄像头,USB接口,可直接与电脑连接

12. 调校工具:内六角扳手(M4)

四选购件:

1.明、暗场长工作距离物镜

PLL5X /0.12 工作距离9.7mm

PLL 10X/ 0.25工作距离9.3mm

PLL20X /0.40工作距离7.2mm

PLL50X/ 0.70 工作距离2.50mm

2.微分干涉物镜

5X/ 0.10工作距离:18.2

10X/ 0.25工作距离:20.2

20X/ 0.35工作距离:6.0

50X/ 0.70工作距离:2.5
