产品概述

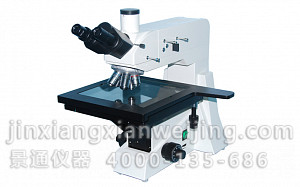

XJ-52BD科研级暗场金相显微镜配有大范围移动的载物台、采用优良的无限远光学系统与多功能、模块化的设计理念，带有偏光装置、暗场装置，可实现偏光观察、暗场观察等功能。紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于薄片试样的金相、矿相、晶体、硅片、电路基板、FPD等结构分析和研究，或用于观察材料表面特性，如：划痕、裂纹、喷涂的均匀性等分析研究。是金属学、矿物学、精密工程学、电子学、半导体工业、硅片制造业、电子信息产业等观察研究的理想仪器。总放大倍数：50-800X
◆产品特点：
1、采用了Zui为无限远光路设计，提供了卓越的光学系统。
2、采用大视野目镜和明暗场长距平场物镜，视场平坦,成像清晰。
3、配置了偏光、暗场装置、可选配微分干涉装置，拓展了功能。
4、整机采用了防霉处理，保护了镜头，延长了仪器的使用寿命。
5、两路光路自由切换输出，一路用于观察，一路连接摄像装置。
6、配有大范围移动的移动载物台，适合对大型工件观察和研究。
◆典型应用：
1、电子工业制造业对硅片、电路基板、FPD、PCB板、芯片检验。
2、观察材料表面的某些特性，3、分析金属、矿相内部结构组织。
景通金相材料分析网友情提示：
由于该产品已进行多次功能升级和更新迭代，我们不保证XJ-52BD科研级暗场金相显微镜提供的图片和各项参数等信息均为最新，我们建议您点击此处联系我们的在线工程师为您服务，同时我们也欢迎您电话咨询：!
一、显微镜参数：
| 序号 | 名称 | 技术参数 |
| 01 | 平场目镜 | 大视野WF10X(Φ22mm) |
| 02 | 明暗平场物镜 | 无限远长距PLL 5X/0.10、10X/0.25、20X/0.40、50X/0.60、80X/0.75 |
| 03 | 总放大倍数 | 50X-800X |
| 04 | 观察头 | 三目，铰链式30°倾斜可360°旋转 |
| 05 | 转换器 | 五孔(内向式滚珠内定位) |
| 06 | 粗微调焦机构 | 粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm. |
| 07 | 载物台 | 双层机械移动式(尺寸:280mmX270mm,移动范围: 204mmX204mm) |
| 08 | 光瞳距离 | 53-75mm |
| 09 | 落射照明系统 | 12V50W卤素灯, 亮度可调 |
| 内置视场光栏、孔径光栏、(蓝、绿、黄、磨砂玻璃)滤色片转换装置， | ||
| 10 | 暗场偏光装置 | 推拉式起偏振器 暗场可移出视场 |
| 11 | 仪器重量 | 净重11.0公斤 毛重12.5公斤 |
| 12 | 仪器尺寸 | 仪器尺寸42X45X45（cm） 包装尺寸45X50X50(cm) |
二、目镜参数：
| 型号 T ype | 放大倍率 Magnification | 视场直径(mm) F.O.V | 外径(mm) Tube diameter |
| WF10X/18 | 10X | Φ22 | Φ30 |
三、物镜参数：
| 放大倍率 Magnification | 数值孔径 N.A | 分辨率 R(μm) | 工作距离WD(mm) | 共轭距离Conjugate(mm) | 齐焦距离Parfocus(mm) | 盖玻片厚度CoverGlass(mm) |
| 5X | 0.12 | 2.30 | 9.70 | 195 | 45 | 0.17 |
| 10X | 0.25 | 1.10 | 9.30 | 195 | 45 | 0.17 |
| 20X | 0.40 | 0.70 | 7.23 | 195 | 45 | 0.17 |
| 50X | 0.70 | 0.55 | 2.50 | 195 | 45 | 0.17 |
| 80X | 0.80 | 0.42 | 1.25 | 195 | 45 | 0.17 |
