产品用途

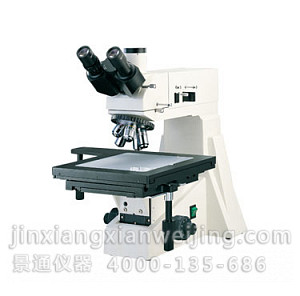

70系列大平台正置金相显微镜配有可快速和慢速移动的大行程载物台，具有大视野、成像质量高、功能扩展性强(暗视场/DIC观察)等特点；尤其适合半导体掩模板、液晶基板或其它平面显示器及各种工业器件的检验；可依据客户需求升级为数码显微摄像。
可扩展功能
可选择高像素的电脑成像系统，并由计算机对图像进行各种处理、编辑、保存和输出(如打印等)或进入多媒体系统及电子信箱，是同步于当今世界在显微领域的新技术。
同时可选购“专业金相组织图谱定量分析软件”，可对金相图谱进行实时研究分析，如晶粒度测量评级、非金属夹杂物测量评级、珠光体/铁素体含量的测量评级、球墨铸铁石墨球化率测量评级、脱碳层/渗碳层测量、表面涂层厚度测量等的分析、统计及输出图文报告等。
景通金相材料分析网友情提示：
由于该产品已进行多次功能升级和更新迭代，我们不保证MM-70大平台正置金相显微镜提供的图片和各项参数等信息均为最新，我们建议您点击此处联系我们的在线工程师为您服务，同时我们也欢迎您电话咨询：!
产品规格
| 规格参数 | MM-70 | |||
| 光路系统 | 有限远160mm机械筒长 | ● | ||
| 观察头 | 30°倾斜铰链式双目头、视度可调、瞳距调节范围：55mm-75mm | ● | ||
| 30°倾斜三目头、视度可调、100%透光摄影 | ||||
| 大视野目镜 | WF10X(Φ18mm) | ● | ||
| 长工作距离平场消色差物镜 | 倍率 | 数值孔径(N.A.) | 工作距离(W.D.) | ● |
| 5× | 0.12 | 18.30mm | ||
| 10× | 0.25 | 8.90mm | ||
| 20× | 0.4 | 8.60mm | ||
| 40×(S) | 0.6 | 3.70mm | ||
| 80×(S) | 0.8 | 0.96mm | ||
| 放大倍数 | 50×-800×(可升级至2000×) | ● | ||
| 物镜转轮 | 四孔内向式物镜转换器 | ● | ||
| 载物台 | 机械移动大平台、可快速和慢速移动 | ● | ||
| 面积250mmX230mm、移动范围：154mmX154mm | ||||
| 调焦机构 | 粗、微动同轴调焦机构、带锁紧和限位装置 | ● | ||
| 微动格值0.7μm | ||||
| 简易偏光系统 | 内置起偏镜和检偏镜组 | ● | ||
| 反射照明系统 | 带可变孔径光栏和可调视场光栏、带滤色板插片 | ● | ||
| 6V/20W卤素灯、亮度可调 | ||||
| 可升级配件 | 目镜：WF10X(Φ18mm)分划目镜 | ○ | ||
| 物镜：50×/60×/100×(干) | ○ | |||
| PUDA高像素数码成像系统 | ○ | |||
| 专业金相组织图谱定量分析软件 | ○ | |||
| 注解：●为标配、○为可升级配件 | | |||
仪器成套性
| 仪器成套性 | ||||
| ⑴仪器主机1台 | ⑷物镜转轮1个 | ⑺大型载物台1个 | ⑽落射照明系统1套 | ⒀ 备用保险丝1只 |
| ⑵目镜筒1组 | ⑸物镜5只 | ⑻起偏镜片1个 | ⑾国标电源线1根 | ⒁ 仪器防尘罩1个 |
| ⑶目镜2只 | ⑹测微尺1只 | ⑼滤色插片1片 | ⑿备用灯泡1只 | ⒂随机文件档案1套 |
数码应用方案配置
| MM-70C电脑摄像系统 | MM-70D数码相机摄像 | ||
| ⑴ | MM-70三目金相显微镜 | ⑴ | MM-70三目金相显微镜 |
| ⑵ | 高质量CCD适配镜 | ⑵ | 专业数码相机延迟镜 |
| ⑶ | PUDA 300万USB型进口芯片显微镜摄像机(采用美国APTINA高性能芯片组/ USB2.0 高速通讯，高分辨率、完美的色彩还原处理/ Ultra-Fine专利色彩渲染技术) | ⑶ | 1000万像素数码像机(推荐Nikon) |
| ⑷ | ToupView专业的图像软件 | ||
